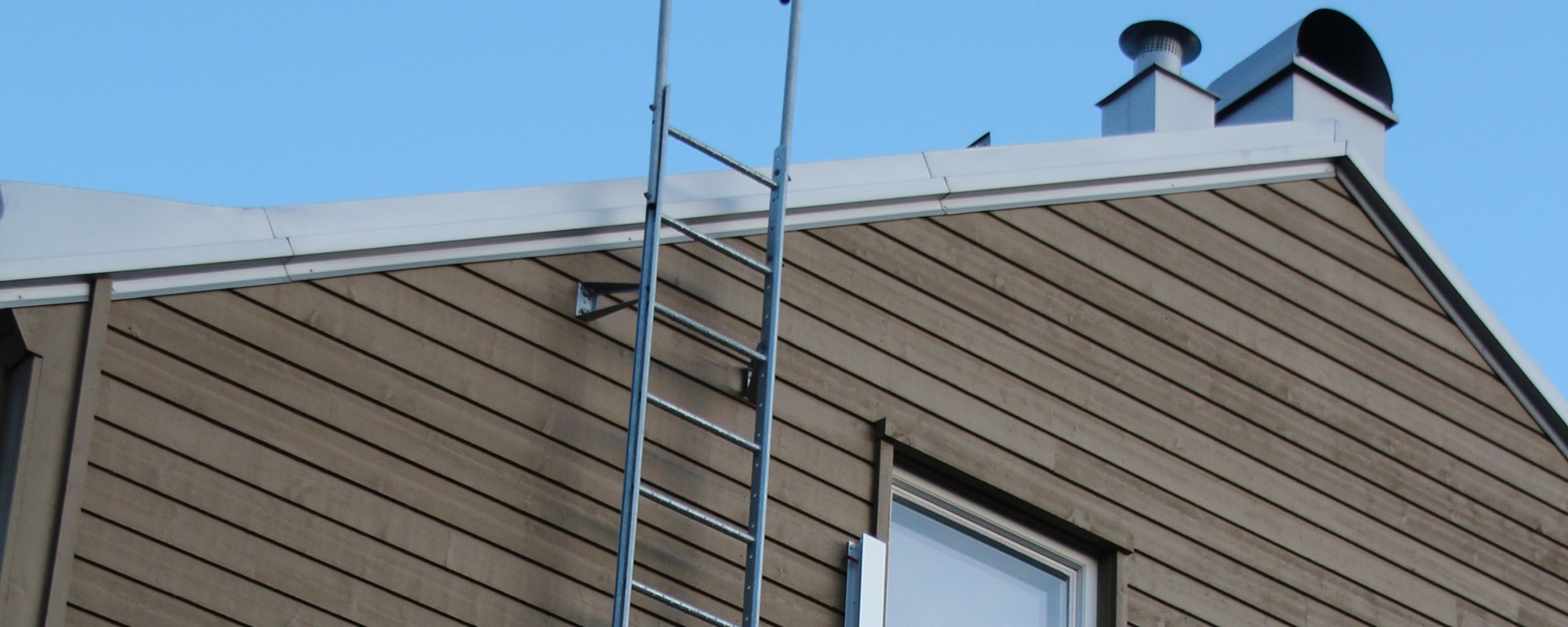

Weland Fassadenleiter gemäß SS EN ISO 14122-4 und DIN 18799-1
Leichte Leiter mit guter Stabilität. Die Leiterwangen bestehen aus rollprofiliertem U-Profil. Die Rutschsicheren Sprossen aus Rundrohr sind zwecks doppelter Sicherheit an den Innen- u. Aussenenden gestaucht. Der Sprossenabstand beträgt: A/A 300 mm. Die Leiterbreite zwischen den Holmen beträgt 400 mm. Die Leiter soll hauptsächlich für Wartungszwecke genutzt werden, da sie als Fluchtleiter nicht zugelassen ist.
Für weitere Informationen und zur Angebotserstellung wenden Sie sich bitte an: Weland GmbH, Lübeck.
Fassadenleitern
Um den bestmöglichen Rostschutz zu erreichen, werden alle Lagerprodukte aus feuerverzinktem Stahl hergestellt. Die meisten Produkte sind auch in lackierter Ausführung (Lackierung erfolgt nach dem Feuerverzinken) in Schwarz oder Ziegelrot erhältlich. Andere RAL- Farbtöne auf Anfrage.
Welands Leitern sind ideal an Türmen, Silos, Brückenpfeilern, Schornsteinen usw. einsetzbar. Die Verwendung eines Rückenschutzes oder auch Ruhepodestes werden in gültigen DIN- Normen und Arbeitsschutzverordnungen geregelt.
Leichte Leiter mit guter Stabilität. Die Wangen der Leiter bestehen aus einem abgerundeten U-Profil. Die Sprossen sind profiliert, um die Rutschgefahr zu minimieren und für doppelte Sicherheit nach innen und außen gestaucht. Ausführung gemäß SS 831340 und SS-EN ISO 14122-4.
Bezeichnung | Länge x Breite (mm) | Art.-Nr. |
---|---|---|
Leiter | 1500 x 400 mm | ST1540 |
Leiter | 1800 x 400 mm | ST1840 |
Leiter | 2400 x 400 mm | ST2440 |
Pro Leiterverbindung werden 2 Verbindungsprofile benötigt.
* Die Montage erfolgt mit insgesamt acht Schrauben und Muttern
Bezeichnung | Art.-Nr. |
---|---|
Verbindungsprofil (Stück) | SK2500 |
Schraubensatz M10x20 (10 St.)* | BU1201 |
Muttersatz M10 (10 St.)* | MU1001 |
Feste Konsole pro Stück
Die richtige Wahl der festen Konsole steht in Abhängigkeit zum Verlauf der Außenwand (Versprünge im Verlauf der Fassade sind zu berücksichtigen).
Der maximale Abstand zwischen den Befestigungspunkten an der Wand beträgt 2500 mm. Wenn die Wandkonstruktion es erforderlich macht, sind die Befestigungen dichter zu setzen. Der Verkauf erfolgt pro Stück.
* Je Konsole wird eine Schraube u. Mutter zur Befestigung am Leiterholm benötigt.
Bezeichnung | Art.-Nr. |
---|---|
Konsole 150 mm / Stück | KS0150 |
Konsole 300 mm / Stück | KS0300 |
Schraubensatz M10x20 (10 St.)* | BU1201 |
Muttersatz M10 (10 St.)* | MU1001 |
* Montage erfolgt je Satz mit 8 Schrauben und Muttern.
Bezeichnung | Art.-Nr. |
---|---|
Einstellbare Konsolen 450–700 mm | KS4570 |
Einstellbare Konsolen 700-1000 mm | KS7010 |
Schraubensatz M10x20 (10 St.)* | BU1201 |
Muttersatz M10 (10 St.)* | MU1001 |
Pro Konsole wird eine Befestigungsplatte benötigt.
* Montage erfolgt je Befestigungsplatte mit zwei Schrauben und Muttern.
** Schraubensatz ohne Bohrspitze, für Blechstärke < 0,7 mm. Die Montage erfolgt mit sechs Schrauben je Befestigungsplatte.
** Schraubensatz mit Bohrspitze, für Blechstärke ≥ 0,7 mm. Die Montage erfolgt mit sechs Schrauben je Befestigungsplatte.
**** Schraubensatz für Holz. Die Montage erfolgt mit sechs Schrauben je Befestigungsplatte.
Bezeichnung | Art.-Nr. |
---|---|
Befestigungsplatte für Elementwand | FP0300 |
Schlossschraube M10x30 (10 St.)* | VB1301 |
Muttersatz M10 (10 St.)* | MU1001 |
Selbstschneidende Stücke 6,3x19 (10 St.)** | SS6191 |
Selbstschneidende Stücke 5,5x22 (10 St.)*** | SS5221 |
Holzschraube 6x35 (10 St.)**** | TS6351 |
* Montage erfolgt je Befestigungswinkel mit einer Schraube und einer Mutter.
Bezeichnung | Art.-Nr. |
---|---|
Befestigungswinkel zur Befestigung am Boden | TS4000 |
Schraubensatz M10x20 (10 St.)* | BU1201 |
Muttersatz M10 (10 St.)* | MU1001 |
Aufhängebeschlag
Zum Aufhängen einer Leiter an bereits montierter Fassadenleiter. Pro Leiter wird ein Satz benötigt.
Bezeichnung | Art.-Nr. |
---|---|
Aufhängebeschlag (1 Satz) | UB5003 |
Schraubensatz M10x20 (10 St.)* | BU1201 |
Muttersatz M10 (10 St.)* | MU1001 |
Zubehör
Der Handlauf wird seitlich der Leiter mit oder ohne Rückenschutz montiert. Der Handlauf ist seitlich 100 mm abgekröpft, um beim Benutzen der Leiter mehr Platz zu bieten.
Normalerweise wird auf jeder Seite ein Handlauf montiert, unter bestimmten Umständen kann aber auch eine Seite ausreichen.
Der Handlauf kann oben mit einer Verankerungsöse ausgestattet werden, die bei Arbeiten auf einer Standplatte verwendet wird. Wenn die Leiter unterhalb einer Klappe montiert ist, lässt sich der Handlauf auch zusammen mit einer äußeren Hülse verwenden, damit er abgenommen werden kann.
* Verbrauch 4 Schrauben und Muttern bei Leitern ohne Rückenschutz bzw. 8 Schrauben und Muttern bei Leitern mit Rückenschutz.
Bezeichnung | Art.-Nr. |
---|---|
Einfacher Handlauf |
HL1200 |
Schraubensatz M10x60 (10 St.)* |
BU1601 |
Muttersatz M10 (10 St.)* |
MU1001 |
Abdeckkappe Kunststoff |
PL0034 |
Hülse für Handlauf |
UH0515 |
Der Handlauf wird seitlich der Leiter mit oder ohne Rückenschutz montiert. Der Handlauf ist seitlich 100 mm abgekröpft, um beim Benutzen der Leiter mehr Platz zu bieten.
An den Handlauf wird ein Bogenstück montiert, das den Abstand zur Dachfläche überbrückt. Normalerweise wird auf jeder Seite ein Handlauf montiert, unter bestimmten Umständen kann aber auch eine Seite ausreichen.
Der Handlauf kann oben mit einem Verankerungspunkt ausgestattet werden, der bei Arbeiten auf einer Standplatte verwendet wird. Wenn die Leiter unterhalb einer Klappe montiert ist, lässt sich der Handlauf auch zusammen mit einer äußeren Hülse verwenden, damit er abgenommen werden kann.
* Verbrauch 4 Schrauben und Muttern bei Leitern ohne Rückenschutz bzw. 8 Schrauben und Muttern bei Leitern mit Rückenschutz.
Bezeichnung | Art.-Nr. |
---|---|
Einfacher Handlauf |
HL1200 |
Handlaufbogen |
HL1240 |
Schraubensatz M10x60 (10 St.)* |
BU1601 |
Muttersatz M10 (10 St.)* |
MU1001 |
Abdeckkappe Kunststoff |
PL0034 |
Hülse für Handlauf |
UH0515 |
Der Handlauf wird seitlich der Leiter mit oder ohne Rückenschutz montiert. Der Handlauf ist seitlich 100 mm abgekröpft, um beim Benutzen der Leiter mehr Platz zu bieten.
Zum Handlauf wird eine Strebe zur Dachleiter/Brücke montiert, die den Abstand zur Dachfläche überbrückt. Die Länge der Strebe wird bei der Montage an die Dachneigung angepasst.
Normalerweise wird auf jeder Seite ein Handlauf montiert, unter bestimmten Umständen kann aber auch eine Seite ausreichen.
* Verbrauch 4 Schrauben und Muttern bei Leitern ohne Rückenschutz bzw. 8 Schrauben und Muttern bei Leitern mit Rückenschutz.
Bezeichnung | Art.-Nr. |
---|---|
Einfacher Handlauf |
HL1200 |
Handlaufstrebe |
HL1290 |
Schraubensatz M10x60 (10 St.)* |
BU1601 |
Muttersatz M10 (10 St.)* |
MU1001 |
Abdeckkappe Kunststoff |
PL0034 |
Der Verankerungspunkt/Befestigungspunkt ist für die Rettungsleine. Diese Befestigungsöse wird oben am Handlauf montiert und soll vor allem bei stehenden Arbeiten auf der Standplatte verwendet werden.
Bezeichnung | Art.-Nr. |
---|---|
Ösenmutter M10 | ÖM1000 |
Schraube M10x50 | BU1050 |
Bei einer Fallhöhe von mehr als 4 Metern muss die Leiter gemäß BBR mit einem Rückenschutz ausgestattet werden. Der Rückenschutz für die Fassadenleiter besteht aus Modulen mit einer Länge von 900 mm. Der Rückenschutz endet etwa 2–2,5 m über dem Boden und kann mit einer Klappe ausgestattet werden, damit keine unberechtigten Personen Zutritt bekommen.
Ausführung gemäß SS 83 13 40.
* Montage erfolgt je Bügel mit 7 Schrauben und Muttern.
Bezeichnung | Art.-Nr. |
---|---|
Rückenschutzbügelsatz 5 st., 900 mm |
SK9005 |
Rückenschutzbügelsatz |
SK0650 |
Schraubensatz M10x20 (10 St.)* |
BU1201 |
Muttersatz M10 (10 St.)* |
MU1001 |
Die Klappe verhindert, dass unberechtigte Personen die Leiter mit Rückenschutz hoch klettern.
Die Klappe wird an der hinteren Kante der Rückenschutzstrebe montiert und kann mit Vorhängeschlössern, die um den Rückenschutzbügel gelegt werden, verschlossen werden, damit unberechtigte Personen keinen Zutritt haben. Die Klappe wird beim Hindurchgehen zum Rückenschutz hin geöffnet.
Bezeichnung | Art.-Nr. |
---|---|
Verschließbare Klappe für Rückenschutzbügel | LL4570 |
Sicherungsmutter M10 | LM 1000 |
Schraubensatz M10x20 (10 St.) | BU1201 |
Standplatte 300 x 400 mm, einstellbar 0-20°
ACHTUNG! Die Standplatte erfordert zur Wand 250 mm freien Platz.
* 2 x Muttern und Schrauben pro Standplatte.
Bezeichnung | Art.-Nr. |
---|---|
Standplatte | SP3040 |
Schraubensatz M10x20 (10 St.)* | BU1201 |
Muttersatz M10 (10 St.)* | MU1001 |
Zwei Standplatten für Fassadenleiter. Beide sind klappbar. Sie sind ideal geeignet, wenn sich innerhalb der Fassadenleiter ein Ruhepodest befinden soll, um bequemer stehen zu können. Das kann an einem Servicepunkt oder mitten in einer längeren Strecke der Fassadenleiter sein.
Die Platte ist normalerweise hinter die Leitersprossen geklappt und wird ganz einfach mit dem Fuß hervorgezogen.
Die Standplatte ist für die volle Leiterbreite oder aufgeteilt erhältlich, damit sie zusammen mit einer Fallschiene / einem Sicherheitsseil verwendet werden kann.
Die einfache Standplatte wird mit 2 Stück M10x20 + Sicherungsmutter montiert. Die doppelte Platte wird im kompletten Set mit dem erforderlichen Befestigungsmaterial geliefert.
Bezeichnung | Art.-Nr. |
---|---|
Klappbare Standplatte, einfach (370x400 mm) |
SP 3740 |
Schraubensatz M10x20 (2 St. / einfache Platte) |
BU 1201 |
Sicherungsmutter M10 (2 St. / einfache Platte) |
LM 1000 |
Klappbare Standplatte, doppelt, Satz (370x160 mm) |
SP 3716 |
Bei der Versteifungsschiene handelt es sich um ein abgekröpftes Profil mit einer Länge von 1200 mm, das ineinander gehakt und an der Stufenseite verbolzt wird. Mit einem sinnreichen Haken am Ende des Profils lässt sich mit kurzen Sektionen ein starkes Trageprofil zusammenbauen und erstellen. Mit montierter Versteifungsschiene beträgt der Maximalabstand 5,7 m statt normalerweise 2,5 m. Die Schiene kann zusammen mit dem anderen Zubehör wie Schutzkorb, Standplatte, Handlauf u. v. m. verwendet werden.
Bezeichnung | Art.-Nr. |
---|---|
Versteifungsschiene Fassadenleiter | ST 1200 |
Sperre gegen Klettern an der Fassadenleiter.
Bezeichnung | Art.-Nr. |
---|---|
Verriegelbare Klettersperre | KH 2100 |
Selbstschließendes Tor für Fassadenleiter.
Bezeichnung | Art.-Nr. |
---|---|
Torbogen (1 St.) |
HL 5843 |
Scharniersatz (2 St.) |
GJ 3400 |
Schraubensatz (10 Schrauben / Tor) |
SS 5221 |
Für Verschlussmöglichkeit |
|
Scharnierhälfte (2 St.) |
GJ 3401 |
Schraubensatz (10 Schrauben / Tor) |
SS 5221 |
Mit unserer Lösung können Sie die feste Leiter sehr hoch an der Wand enden lassen und haben bei Bedarf dennoch eine Austrittsleiter zur Verfügung, die ganz bis zum Boden reicht. Bei einer Gebäuderäumung klettert man zunächst die Leiter herunter und tritt auf den Verriegelungsmechanismus, wodurch die lose Leiter gelöst wird und nach unten zum Boden rutscht. Anschließend muss man nur bis zum festen Boden herunterklettern.
Bezeichnung | Art.-Nr. |
---|---|
Fallleiter Verriegelungshaken |
FB 7001 |
Fallleiter Gleitbeschlag |
FB 7000 |
Gummistopper |
FB 7002 |
M10x60 Schraubensatz |
BU 1601 |
M10 Mutternsatz |
MU 1001 |
10.5x36x2 Scheibe |
XBR 3610 |
Zur Erhöhung der Sicherheit sollten Leitern, die länger als 6 Meter sind, mit Ruhepodesten/Übergängen versehen werden. Bei sehr langen Leitern sollte der Abstand zwischen den Ruhepodesten maximal 6 Meter betragen. Ausführung gemäß SS 831340.
Das Ruhepodest besteht aus folgenden Teilen:
1 x Rost mit Kantenstab.
4 x Winkelstrebe.
4 x „halbe“ Rückenschutzbügel.
2 x horizontale Flachstähle
7 x vertikale Flachstähle.
Für jedes Ruhepodest werden 2,1 m zusätzliche Leiter benötigt.
Bezeichnung | Art.-Nr. |
---|---|
Ruhepodest 600 x 600 mm | VP6060 |
Dokumentation
Montageanleitung Fassadenleiter - MA1601
Montageanleitung Rückenschutz mit Verbreiterung - MA1603
Montageanleitung Fassadenleiter verstellbare Konsole - MA1604
Montageanleitung Klettersperre - MA1605
Montageanleitung Verschließbare Klappe - MA1606
Montageanleitung Fallleiter - MA1607
Montageanleitung Ruhepodest - MA1608
Montageanleitung Klappbare Fassadenleiter - MA1609
Montageanleitung Verstärkung für Fassadenleiter - MA1611
Montageanleitung Tür zur Leiter - MA1613
Montageanleitung Klappbare Stehplatte - MA1614
Montageanleitung Plattform- und Geländermontage - MA2002
