ROLLSTUHLRAMPEN

Öffentliche Bereiche sollten neben den üblichen Zugängen (z.B.: Treppen) auch über einen barrierefreien Zugang verfügen. Näheres wird in den Normen: Barrierefreies Bauen Teil 1 und 2, DIN 18040 geregelt. Weland hat dafür ein Modulares Rollstuhlrampensystem entwickelt.

Rollstuhlrampen

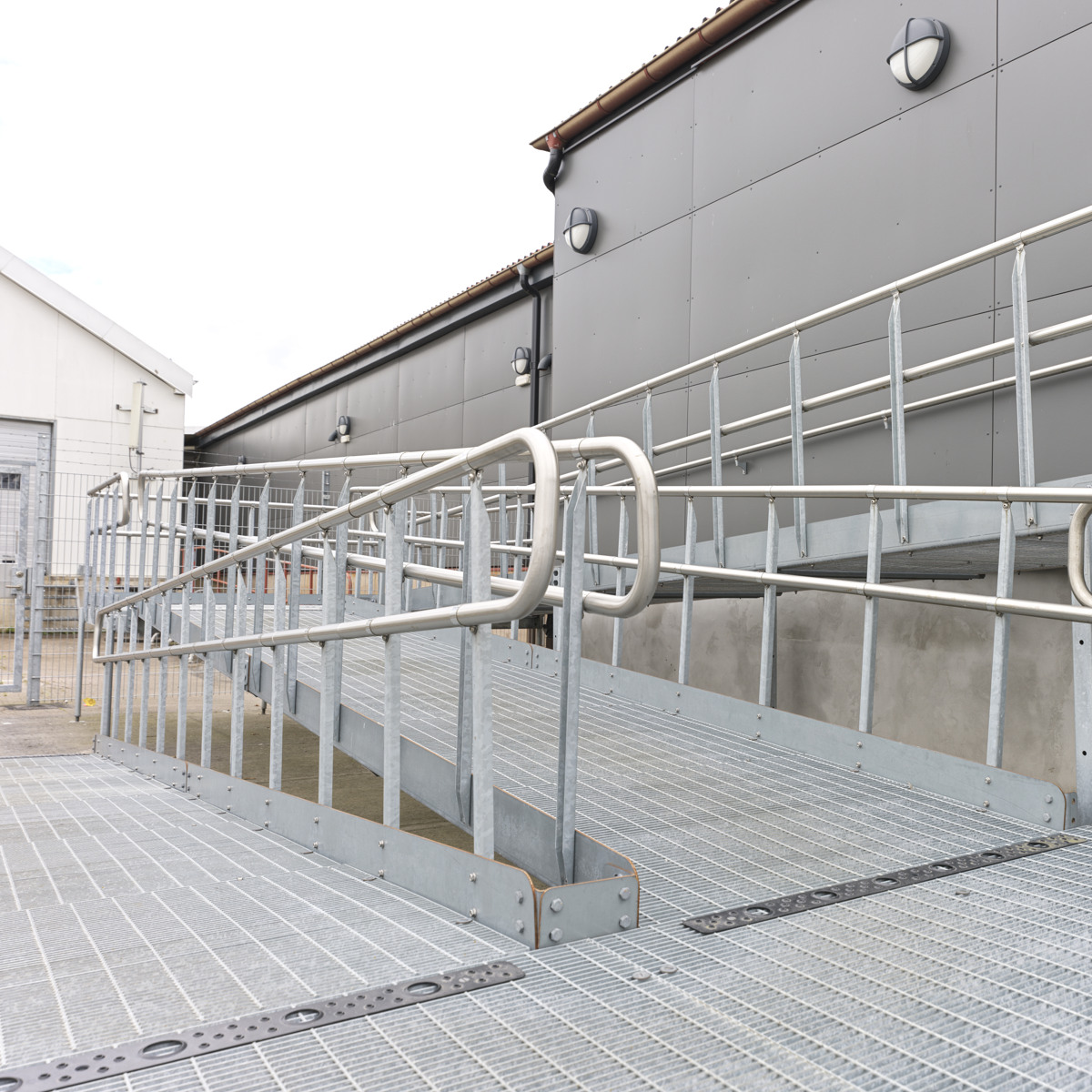

Unsere kompletten Rollstuhlrampen werden mit Gitterostbelag (Typ: SP-Rost, MW: c/c 17x75 mm) inkl. Handlauf (aus walzblankem Edelstahl), Wangen und verstellbaren Stützbeinen zum Lager vorproduziert. Die Baugruppen werden nach DIN EN-ISO 1461 verzinkt. Die Neigung der Rampen ist dank der verstellbaren Stützbeine einstellbar. Im öffentlichen Bereich sollten 6% Neigung eingehalten werden. Optional kann eine Kontrastmarkierung an der Vorderkante der Rampe und am Anfang des Podestes angebracht werden. Vorgefertigte Baugruppen gewährleisten kurze Lieferzeiten und eine schnelle Montage.

Unser Montagevideo, zeigt Ihnen den Zusammenbau: Weland GmbH - Montage Rollstuhlrampe.

Die Breite beträgt: 1300 mm, Längen sind von 1500 bis 6000 mm in Abstufungen von 500 mm ab Lager verfügbar.

Geländer auf zwei Seiten Lagergeführt

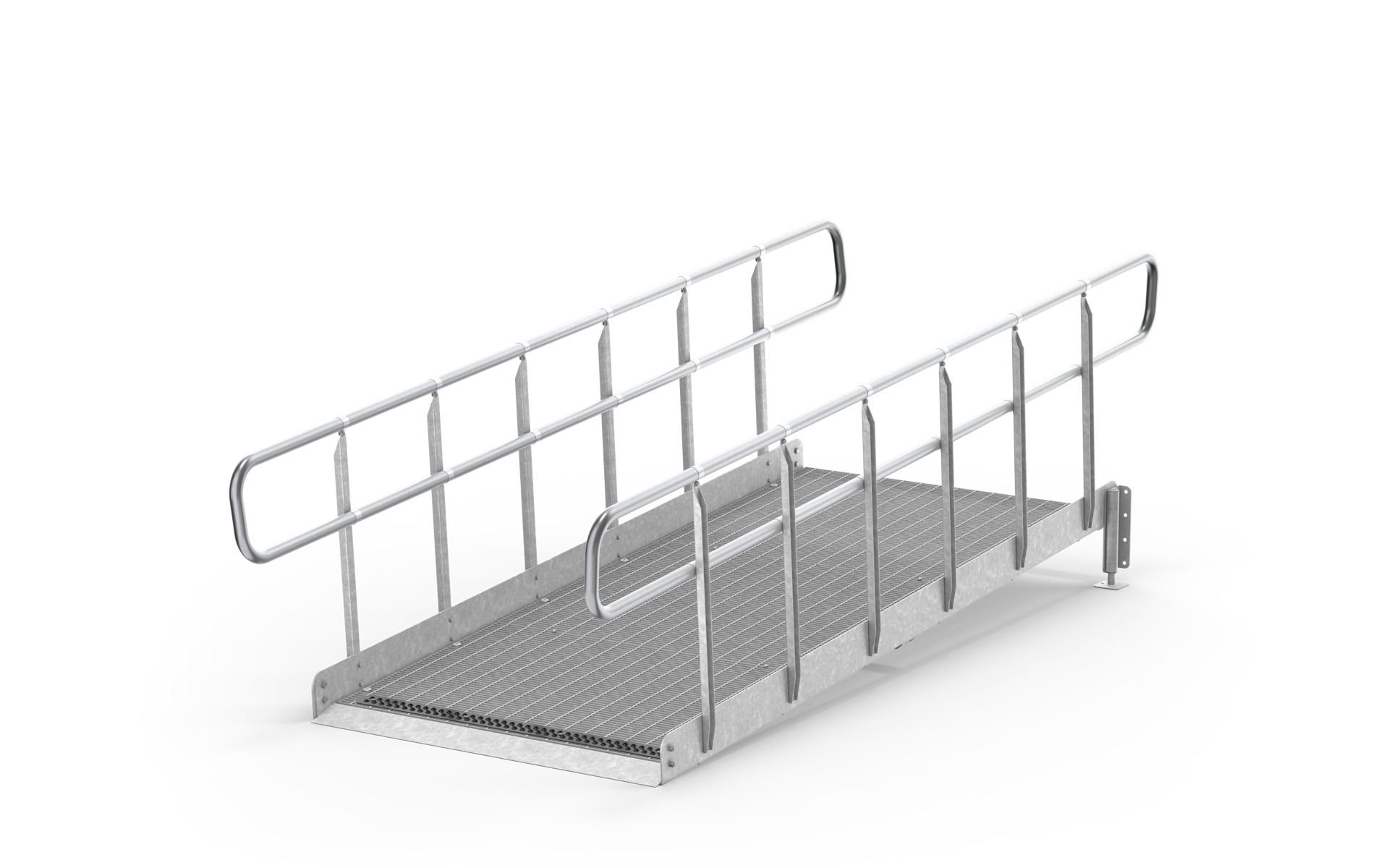

Rollstuhlrampe, versehen Geländer auf beiden Seiten der Rampe.
Ausführung: Feuerverzinkt

Bezeichnung	Abmessung BxL (mm)	Art.-Nr.
Handikappramp	1300x1500	174151311
Handikappramp	1300x2000	174201311
Handikappramp	1300x2500	174251311
Handikappramp	1300x3000	174301311
Handikappramp	1300x3500	174351311
Handikappramp	1300x4000	174401311
Handikappramp	1300x4500	174451311
Handikappramp	1300x5000	174501311
Handikappramp	1300x5500	174551311
Handikappramp	1300x6000	174601311

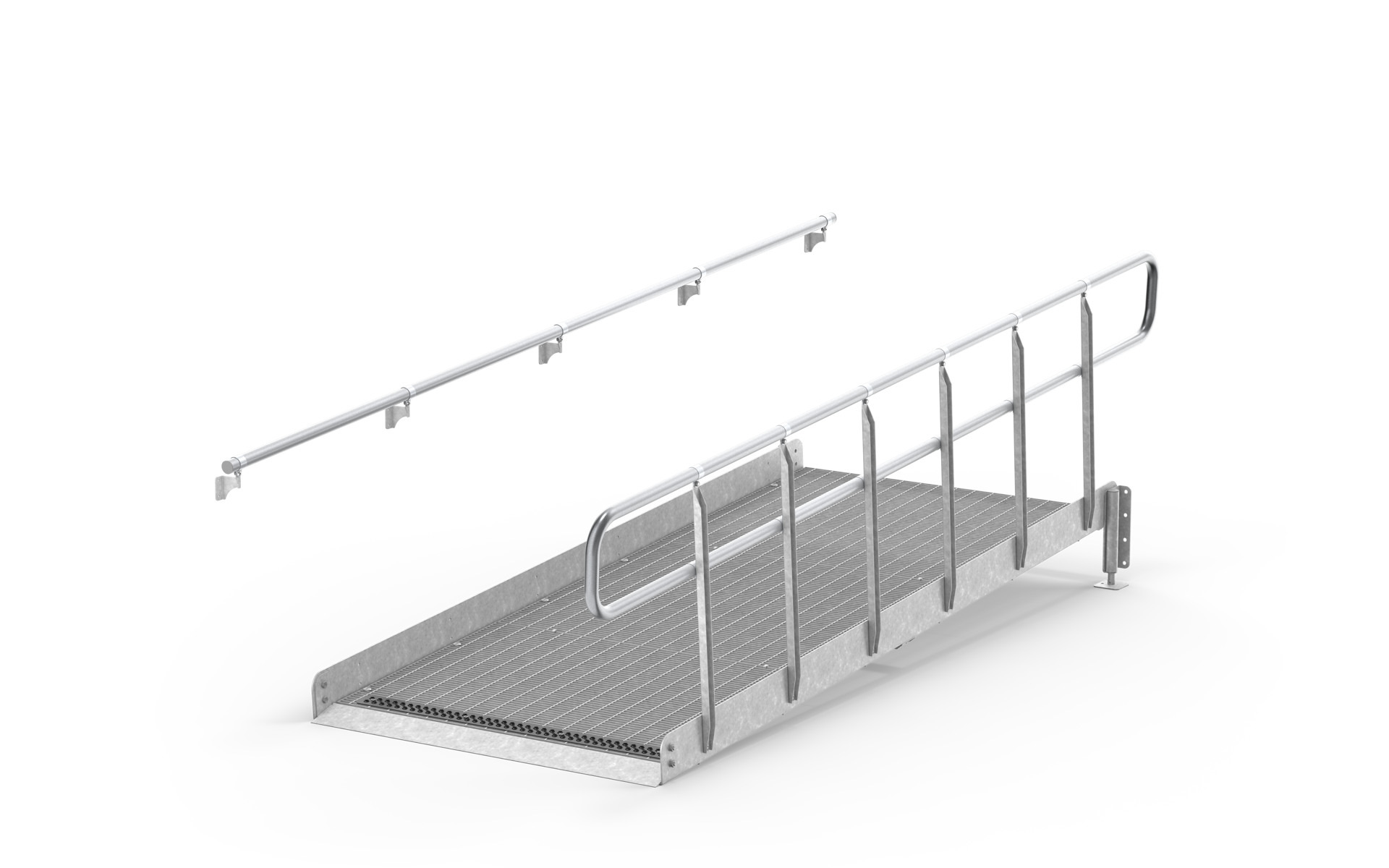

Geländer auf einer Seite, Handlauf auf einer Seite Lagergeführt

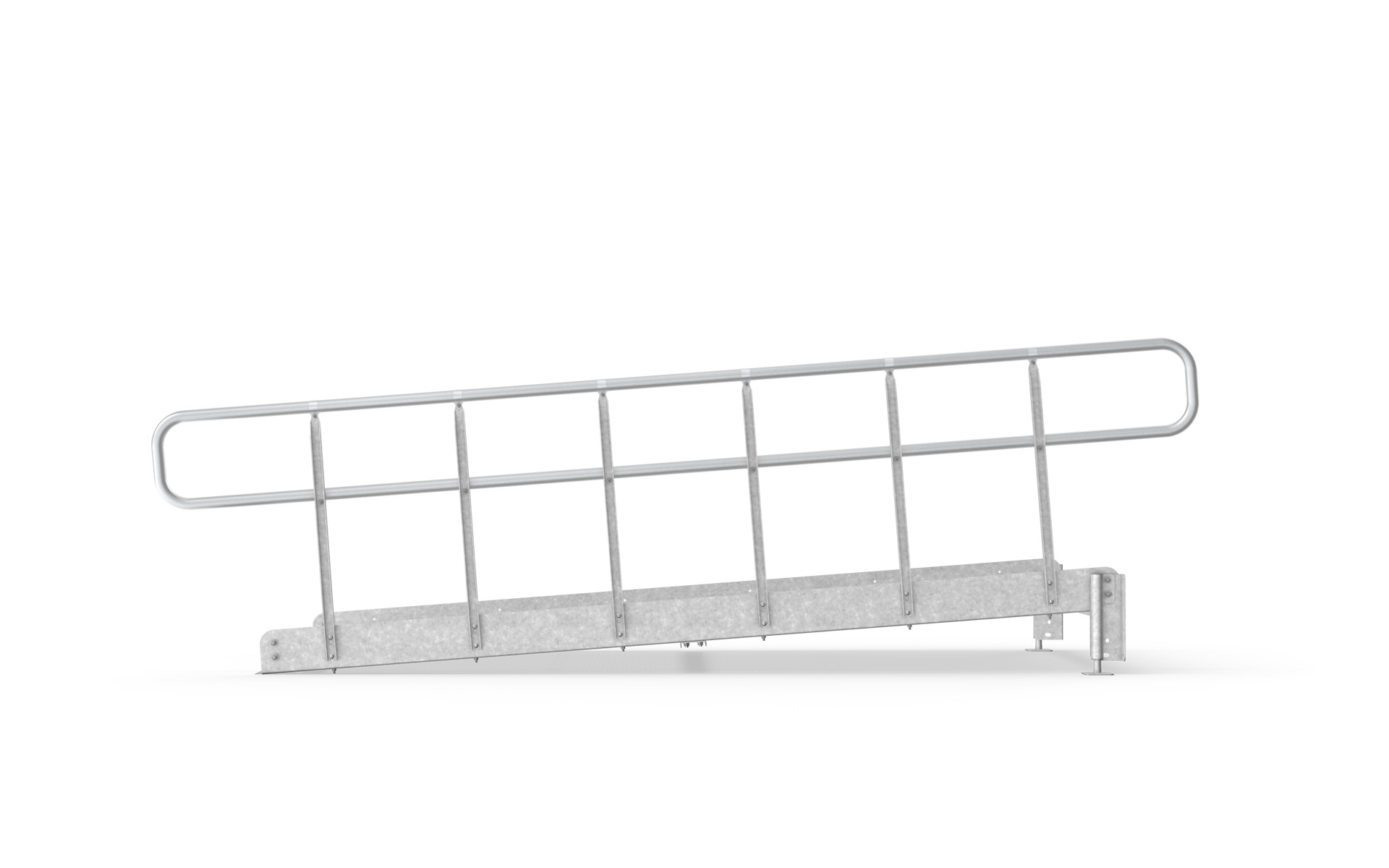

Rollstuhlrampe, versehen mit Geländer auf einer Seite und mit an angrenzender Wand montiertem Handlauf.
Ausführung: Feuerverzinkt

Bezeichnung	Abmessung BxL (mm)	Art.-Nr.
Handikappramp	1300x1500	174151321
Handikappramp	1300x2000	174201321
Handikappramp	1300x2500	174251321
Handikappramp	1300x3000	174301321
Handikappramp	1300x3500	174351321
Handikappramp	1300x4000	174401321
Handikappramp	1300x4500	174451321
Handikappramp	1300x5000	174501321
Handikappramp	1300x5500	174551321
Handikappramp	1300x6000	174601321

Handlauf auf zwei Seiten Lagergeführt

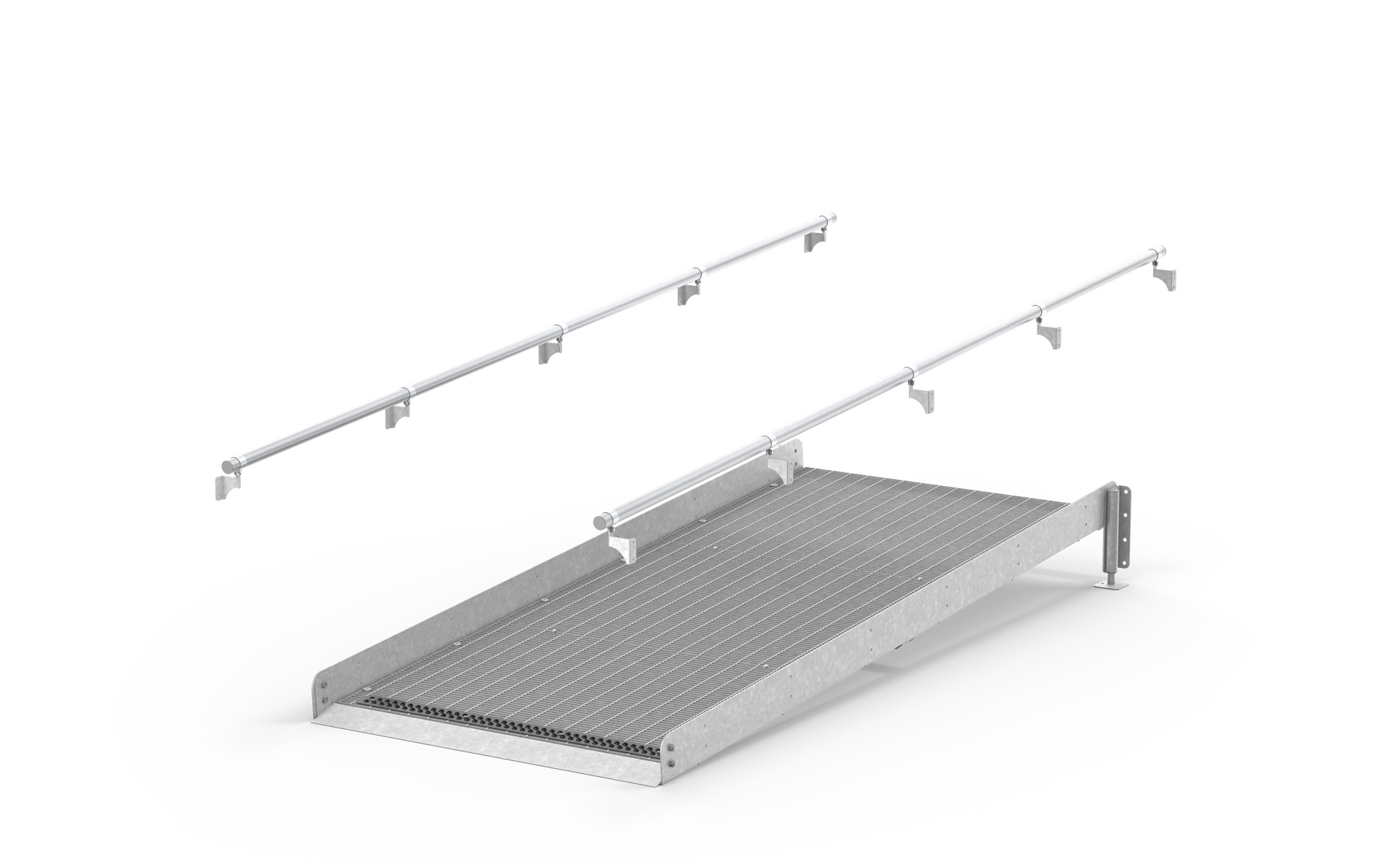

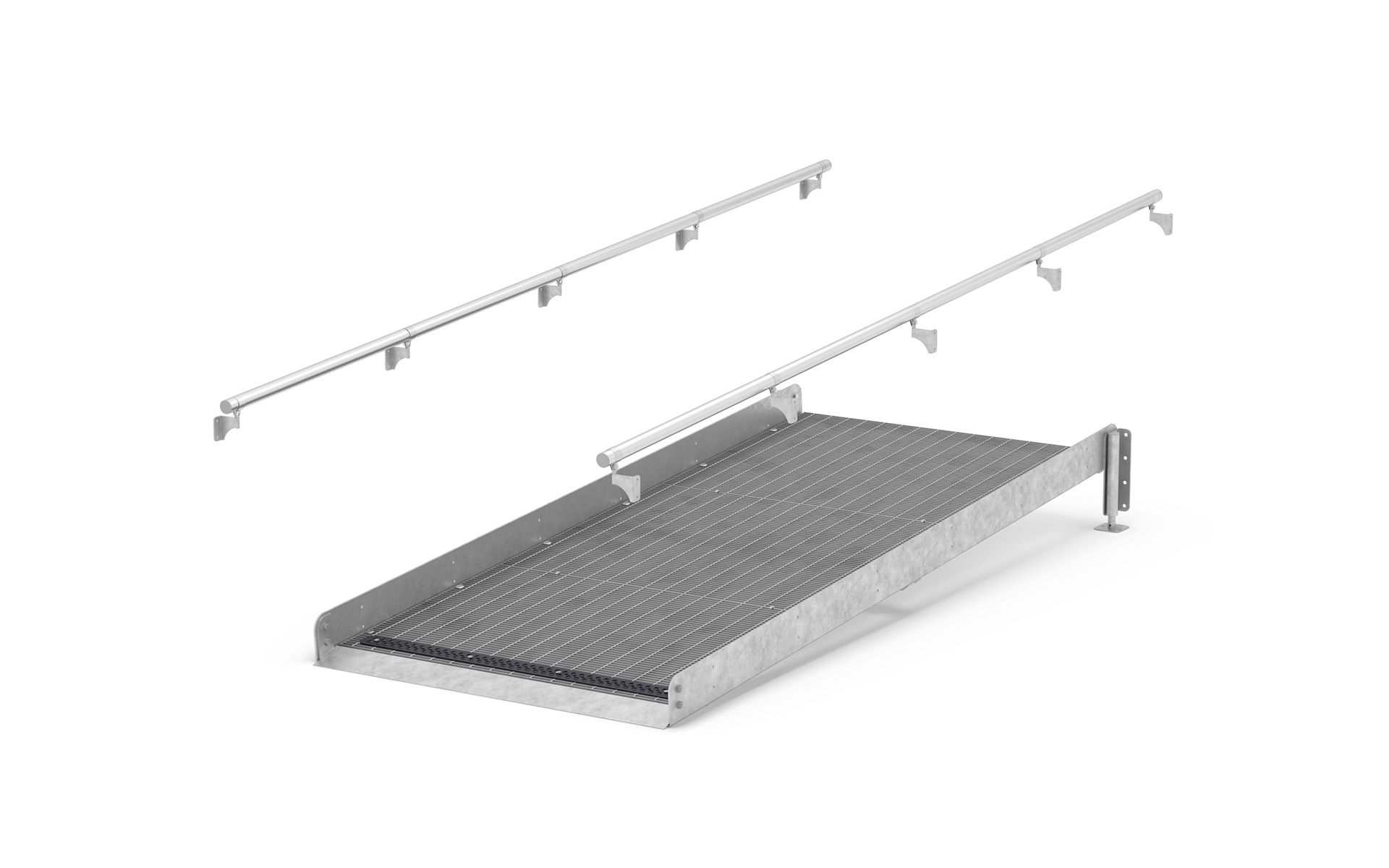

Rollstuhlrampe, versehen mit an Wand montiertem Handlauf auf beiden Seiten.
Ausführung: Feuerverzinkt

Bezeichnung	Abmessung BxL (mm)	Art.-Nr.
Handikappramp	1300x1500	174151322
Handikappramp	1300x2000	174201322
Handikappramp	1300x2500	174251322
Handikappramp	1300x3000	174301322
Handikappramp	1300x3500	174351322
Handikappramp	1300x4000	174401322
Handikappramp	1300x4500	174451322
Handikappramp	1300x5000	174501322
Handikappramp	1300x5500	174551322
Handikappramp	1300x6000	174601322

Ohne Geländer und Handlauf Lagergeführt

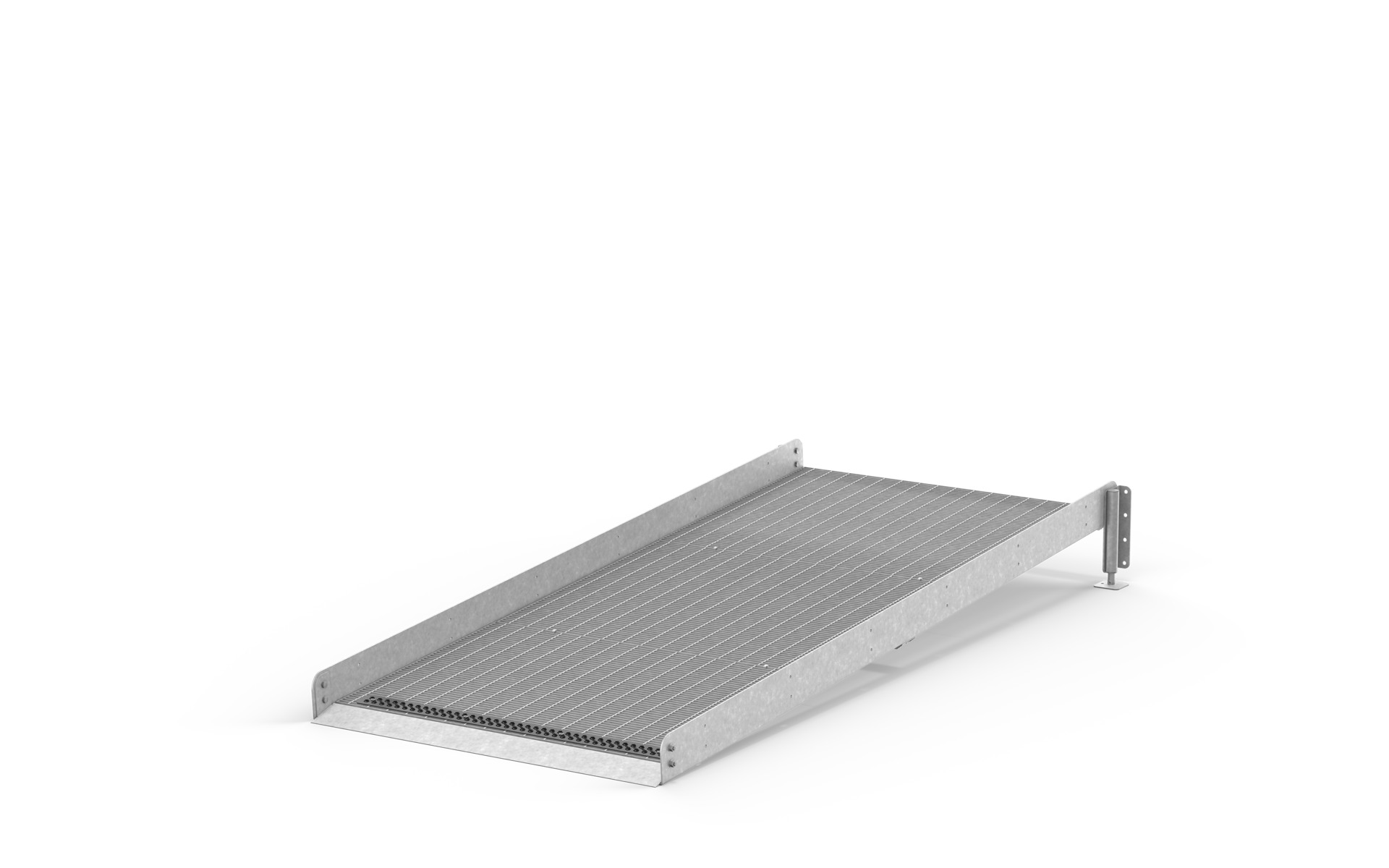

Wenn Sie das Geländer selbst herstellen wollen, haben wir eine Rollstuhlrampe ohne Geländer und Handlauf im Angebot.
Ausführung: Feuerverzinkt

Bezeichnung	Abmessung BxL (mm)	Art.-Nr.
Handikappramp	1300x1500	174151300
Handikappramp	1300x2000	174201300
Handikappramp	1300x2500	174251300
Handikappramp	1300x3000	174301300
Handikappramp	1300x3500	174351300
Handikappramp	1300x4000	174401300
Handikappramp	1300x4500	174451300
Handikappramp	1300x5000	174501300
Handikappramp	1300x5500	174551300
Handikappramp	1300x6000	174601300

Geländer

Wir halten für Sie zwei unterschiedliche Geländertypen für Sie bereit:

Geländer Standard

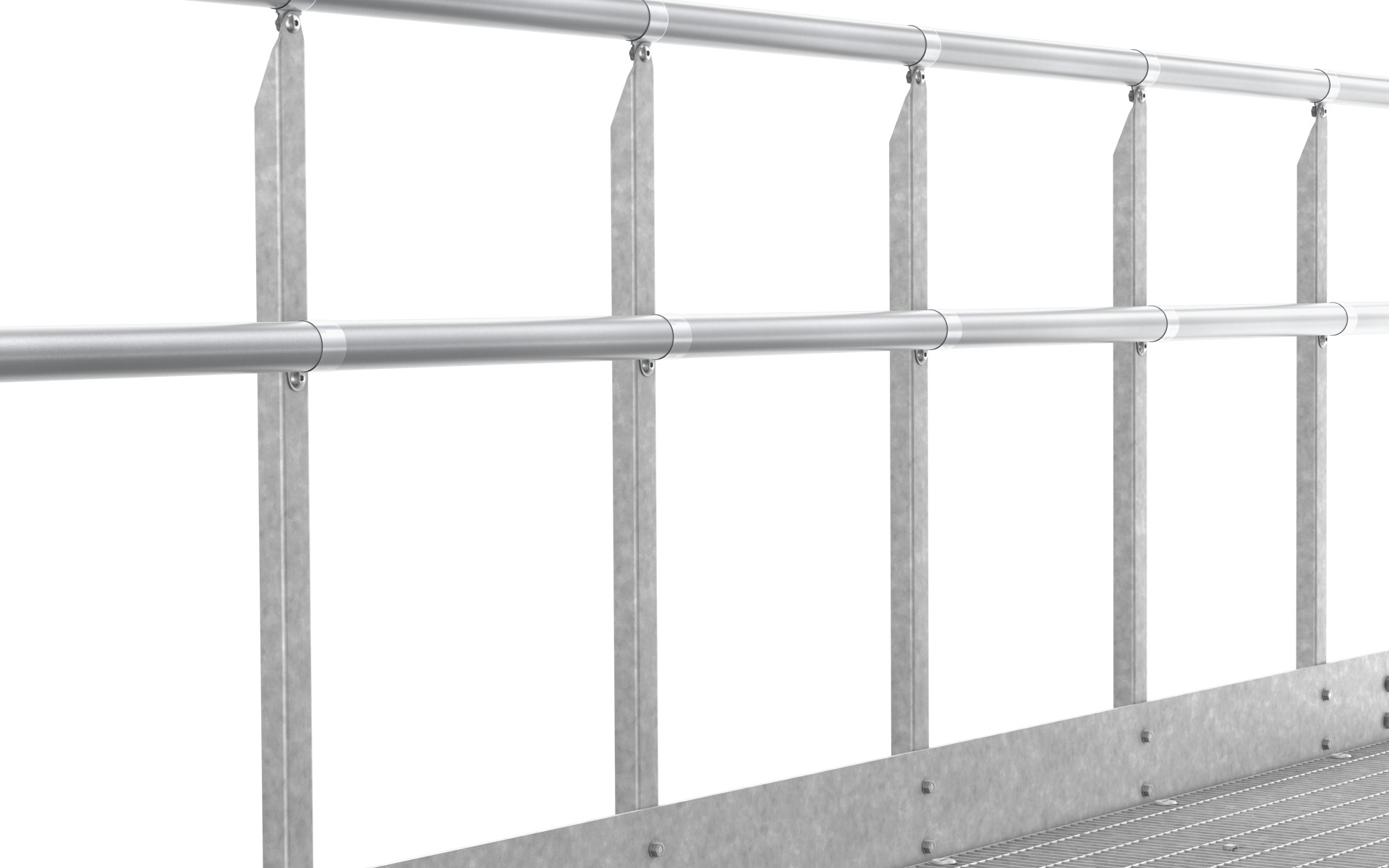

Ein lagergeführtes Standardgeländer mit Pfosten c/c 500 mm.

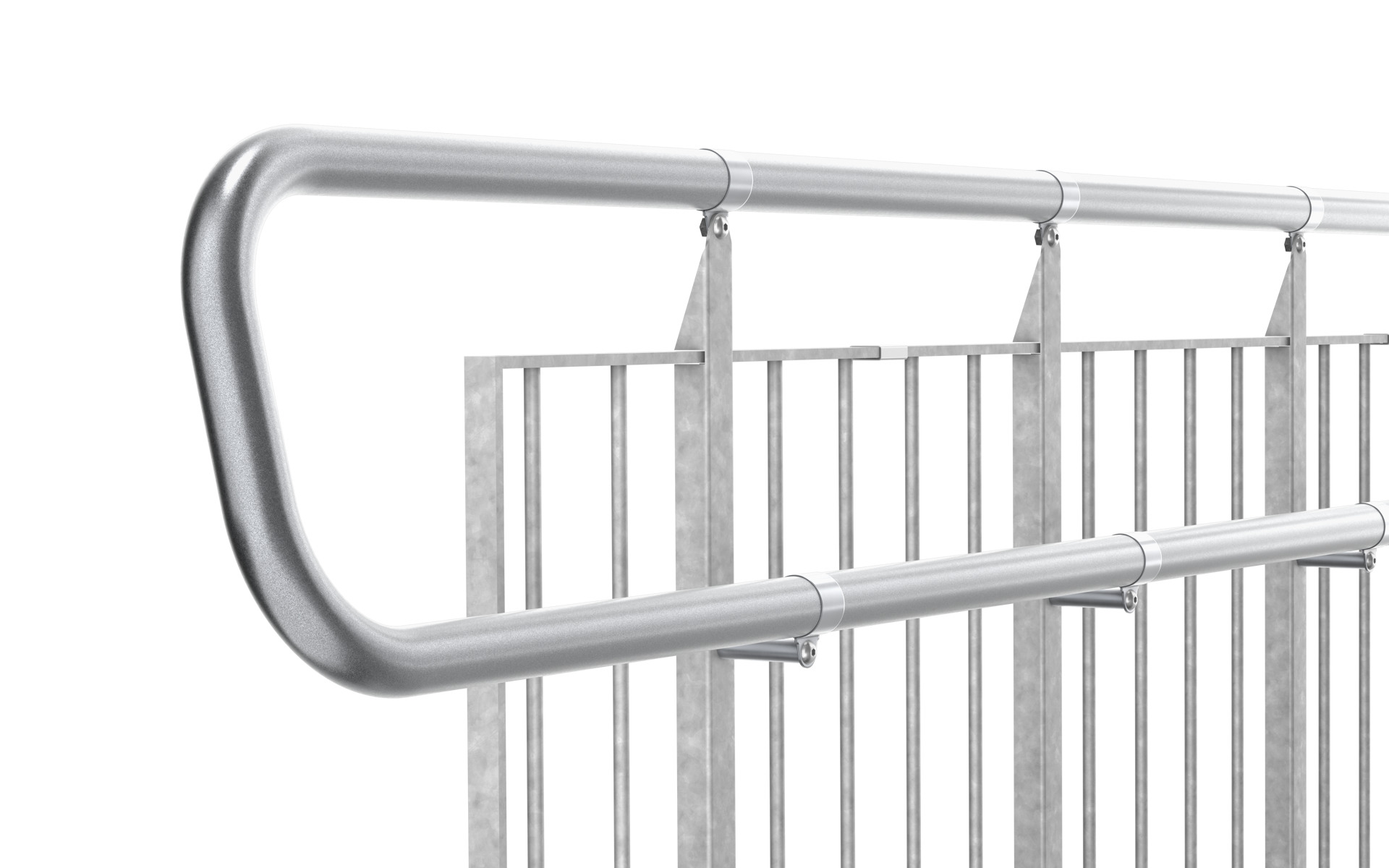

Geländer Rundstab

Ein lagergeführtes und kindersicheres Geländer mit einer maximalen Öffnungsweite von 100 mm.

Optionen Geländer

Verlängerter Handlauf

Um die Zugänglichkeit und Sicherheit der Rollstuhlrampen zu verbessern, können sie mit verlängerten Handläufen versehen werden. Die Handläufe können am Anfang und am Ende der Rampe um 300 mm verlängert werden.

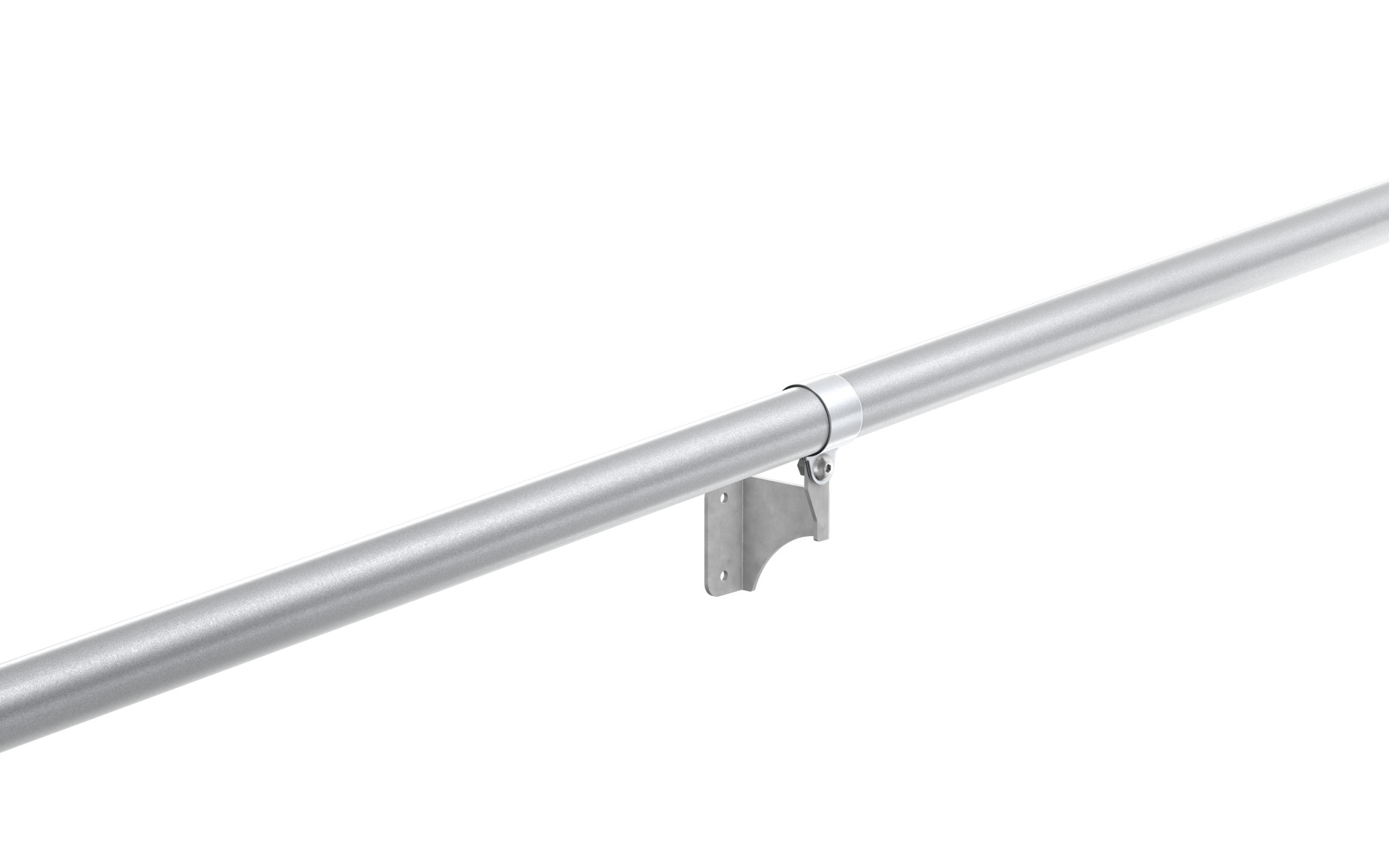

Handlauf

Um die Zugänglichkeit und Sicherheit zu verbessern, können die Rampen mit Handläufen versehen werden. Der Handlauf wird an der Wand angebracht.

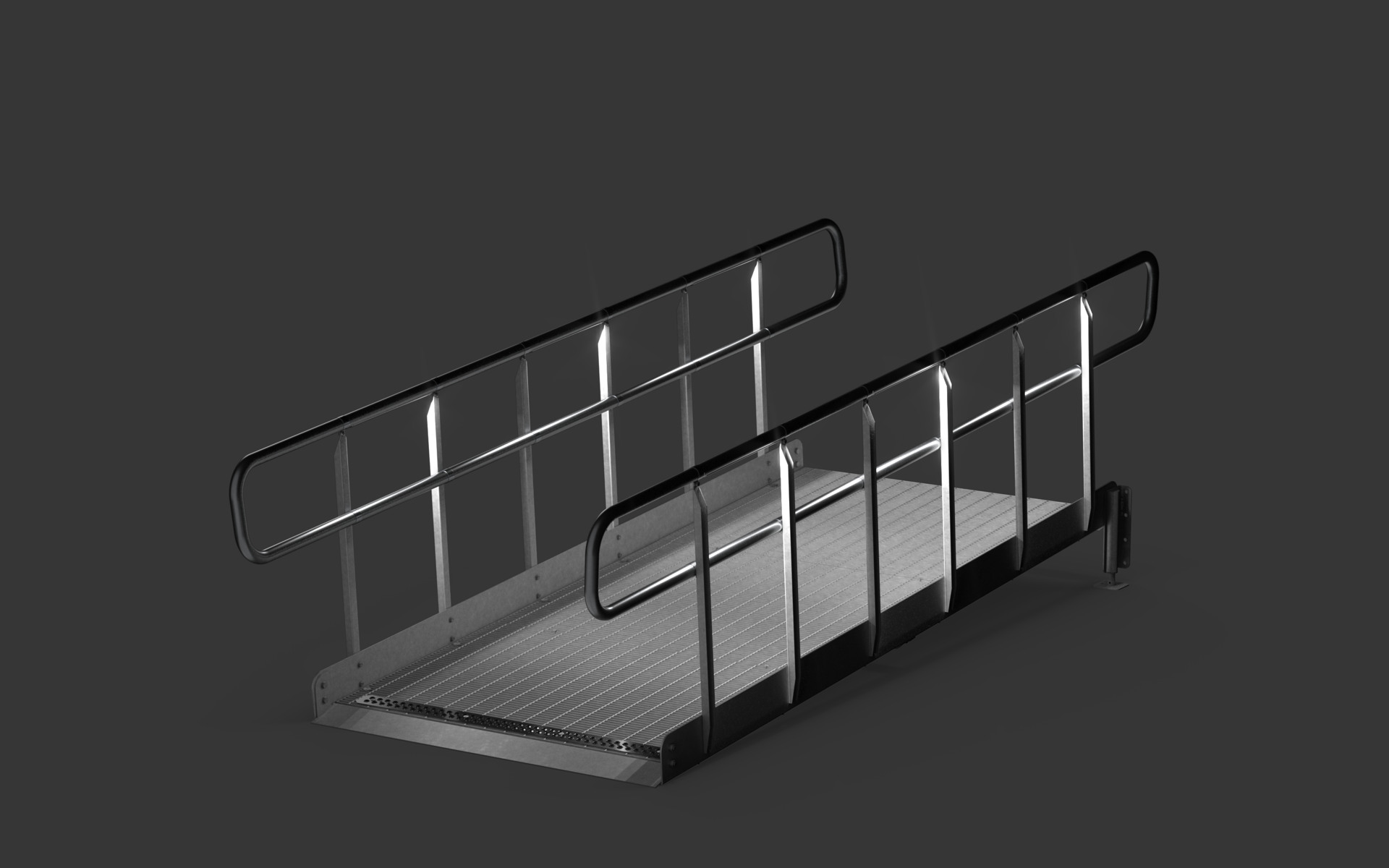

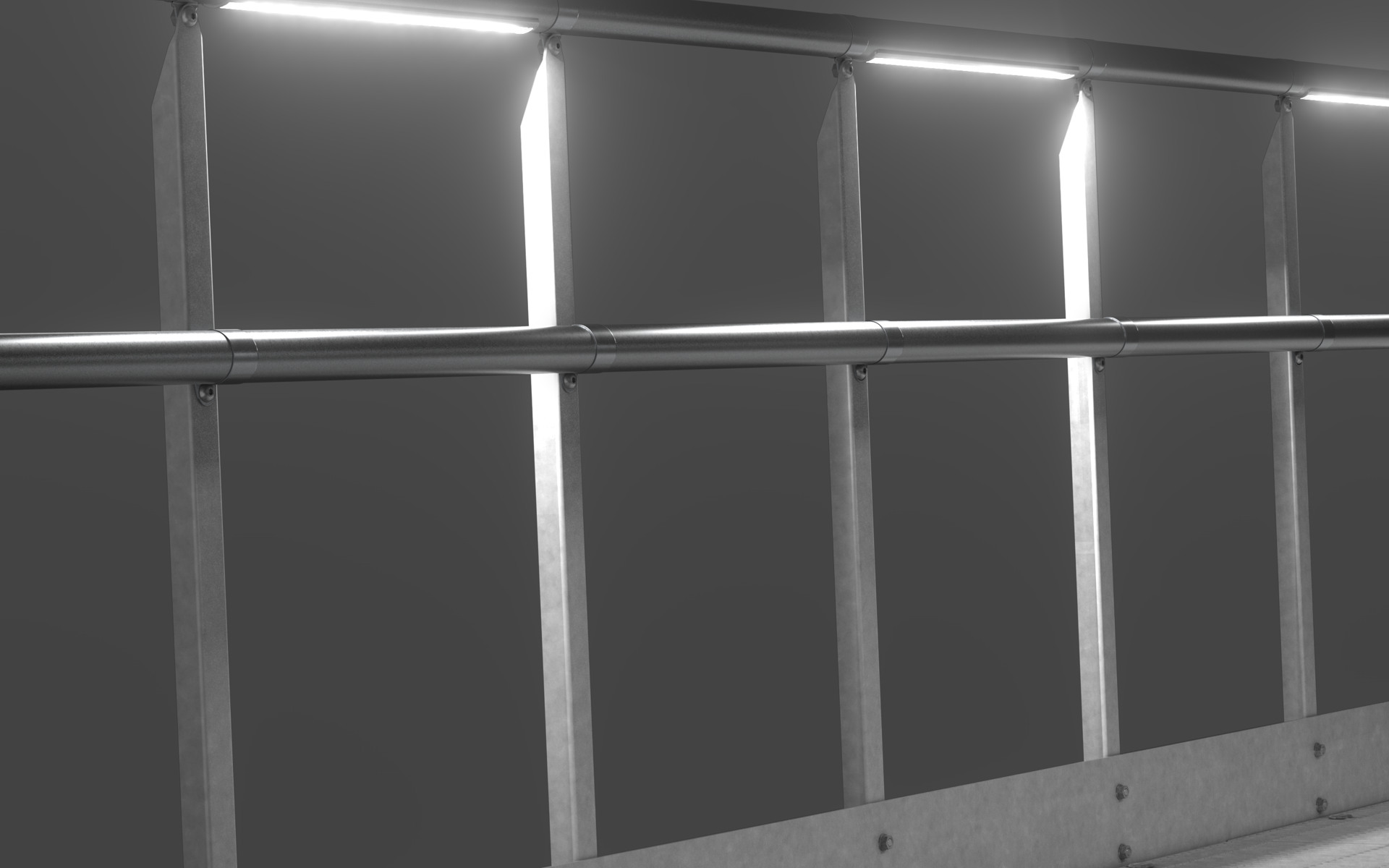

LED Beleuchtung im Handlauf

Auf Anfrage bieten wir auch werkseitig vorgerichtete Handläufe für den Einbau mit einer Weland LED-Beleuchtung an. Die Beleuchtung sorgt für einen sicheren Verkehrsweg. Bedingt durch die Lage der Beleuchtung an der Unterseite des Handlaufes kann es durch den zweiten Handlauf zu einem leichten Schattenwurf auf dem Gitterrost kommen.

Die Lieferung erfolgt als Bausatz und ist durch einen bauseitigen Elektro-Fachbetrieb gemäß den geltenden VDE-Vorschriften zu montieren.

Podeste

Passende Podeste werden ebenfalls zum Lager vorproduziert. Die Podeste bestehen aus einer Rahmenkonstruktion mit aufgelegtem Gitterrost. Einzelne Podeste können zu Ruhe-/ Wendepodeste zusammengefügt werden (z.B.: gegenläufige Rampen). Im öffentlichen Raum ist nach max. 6 m ein Ruhepodest vorzusehen. Die Baugruppen werden nach DIN EN-ISO 1461 verzinkt.

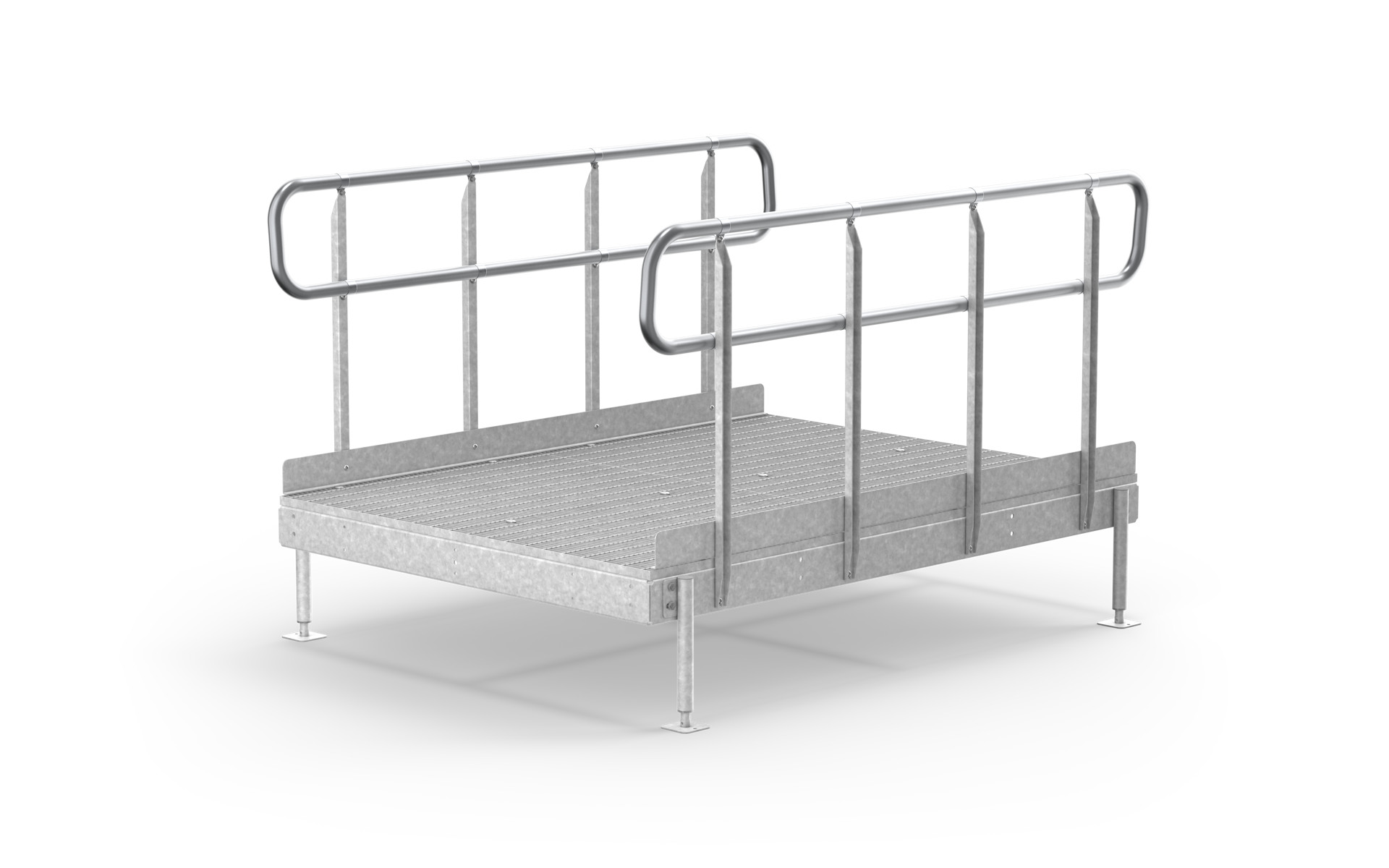

Untergestell inkl. Gitterrost Lagergeführt

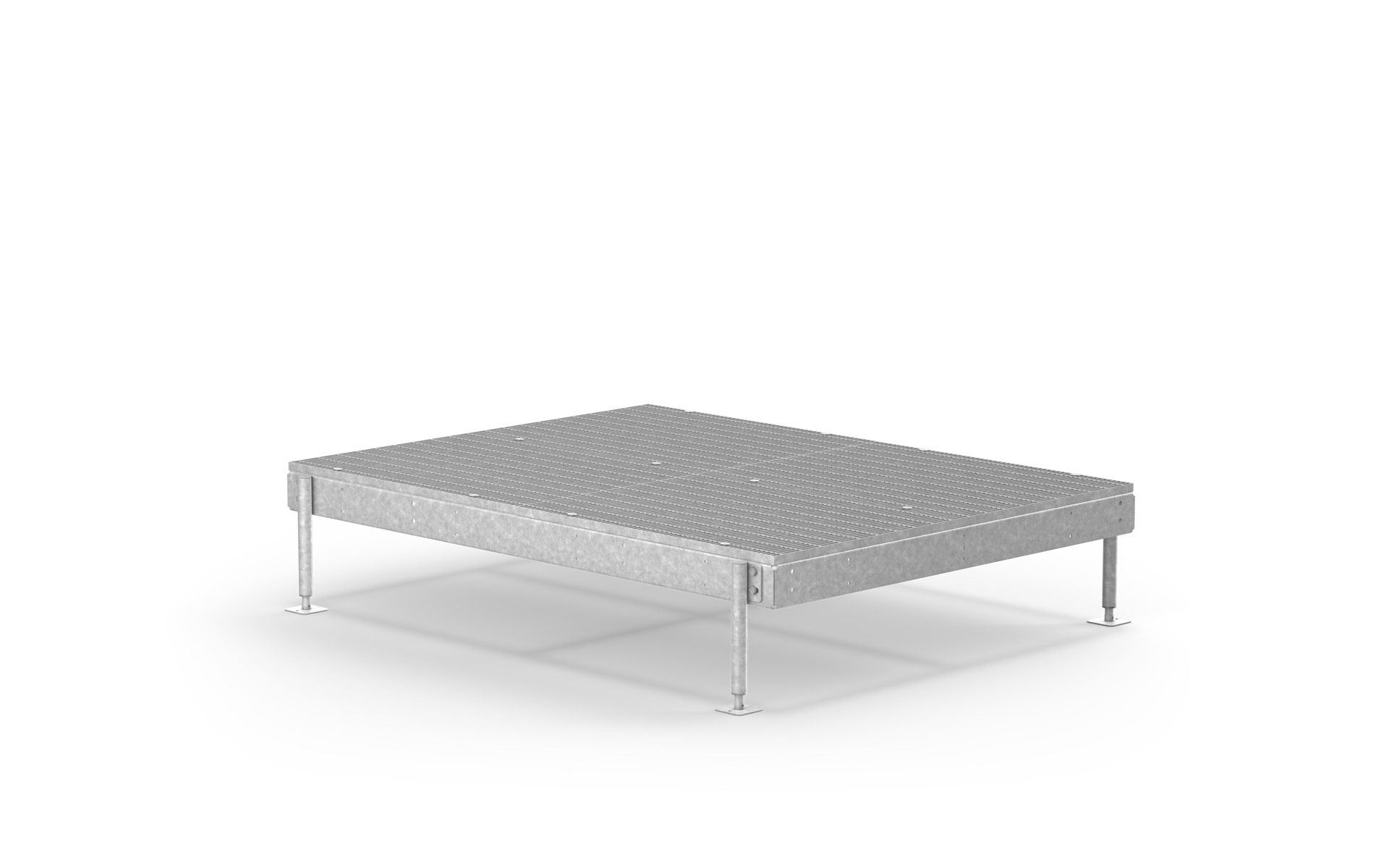

Untergestell für den Absatz einschließlich Gitterroste mit Maschenweite c/c 17 x 75 mm.
Ausführung: Feuerverzinkt

Abmessung LxB (mm)	Art.-Nr.	Lagerware
1510x2010	174151201
1510x1510	174151151

Geländer und Fußleiste Lagergeführt

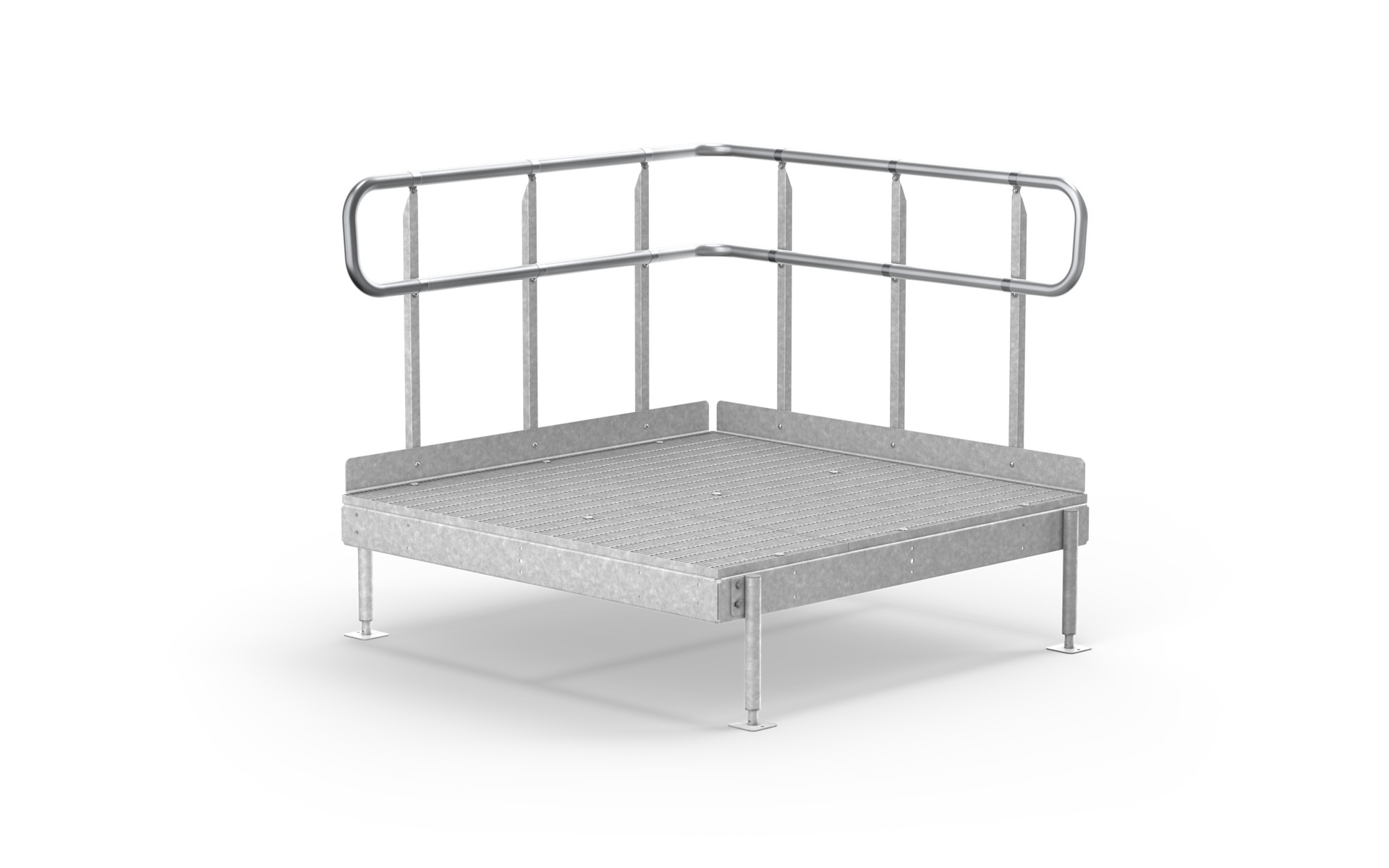

Geländer in gerader und gewinkelter Ausführung einschließlich Fußleiste.
Ausführung: Feuerverzinkt

Bezeichnung	Länge (mm)	Art.-Nr.
Geländer und Fußleiste	2000	174200
Geländer und Fußleiste	1500	174150
Geländer und Fußleiste	1100	174110
Geländer und Fußleiste Winkel	1500x1500	174150150
Geländer und Fußleiste Winkel	1100x1100	174110110

Stützbein, rund, Länge 350–1000 mm Lagergeführt

Stützbein aus Stahlrohr ø 42 mm im Satz mit 4 St. Am unteren Ende wird eine Gewindebuchse in das Rohr eingepresst. Eine Fußplatte mit einem angeschweißten Gewinderohr, das in die Gewindebuchse passt, sorgt für einen Einstellbereich von 30–100 mm.
Ausführung: Feuerverzinkt

Länge (mm)	Einstellbare Höhe Oberseite Treppenabsatz (mm)	Art.-Nr.
350	H=405-475	1740350
600	H=655-725	1740600
1000	H=1055-1125	1741000

Stützbein, viereckig, Länge 480–1600 mm Lagergeführt

Vollständiges und einstellbares Stützbein mit einem Einstellbereich von 480–1600 mm. Das Stützbein wird aus Vierkantrohr KKR 60 x 60 x 3 mm mit einer Länge von 1450 mm hergestellt. Das Vierkantrohr wird bei der Montage auf die gewünschte Länge abgelängt.

Das Stützbein wird vollständig mit Bein, Fußteil, Abschlussdeckel aus Kunststoff und zugehörigen Schraubenteilen geliefert.

Die Stützbeine müssen alle 3 Meter angebracht werden.

Bezeichnung	Einstellbare Höhe (mm)	Art.-Nr.	Lagerware
Stützbein KKR	480-1600	1741650

Korrosionsschutz

Weland Rollstuhlrampen werden, abgesehen von den Handläufen nach DIN EN-ISO 1461 verzinkt, sowie ein Teil der Baugruppen erhält eine Magnelis®, Oberflächenbeschichtung. Die Oberflächenbehandlung erfolgt in unseren eigenen Verzinkereien. Besondere Verfahren sorgen für einen langlebigen Korrosionsschutz. Für weitere Informationen besuchen Sie bitte unsere Seite über Oberflächenbehandlung.
