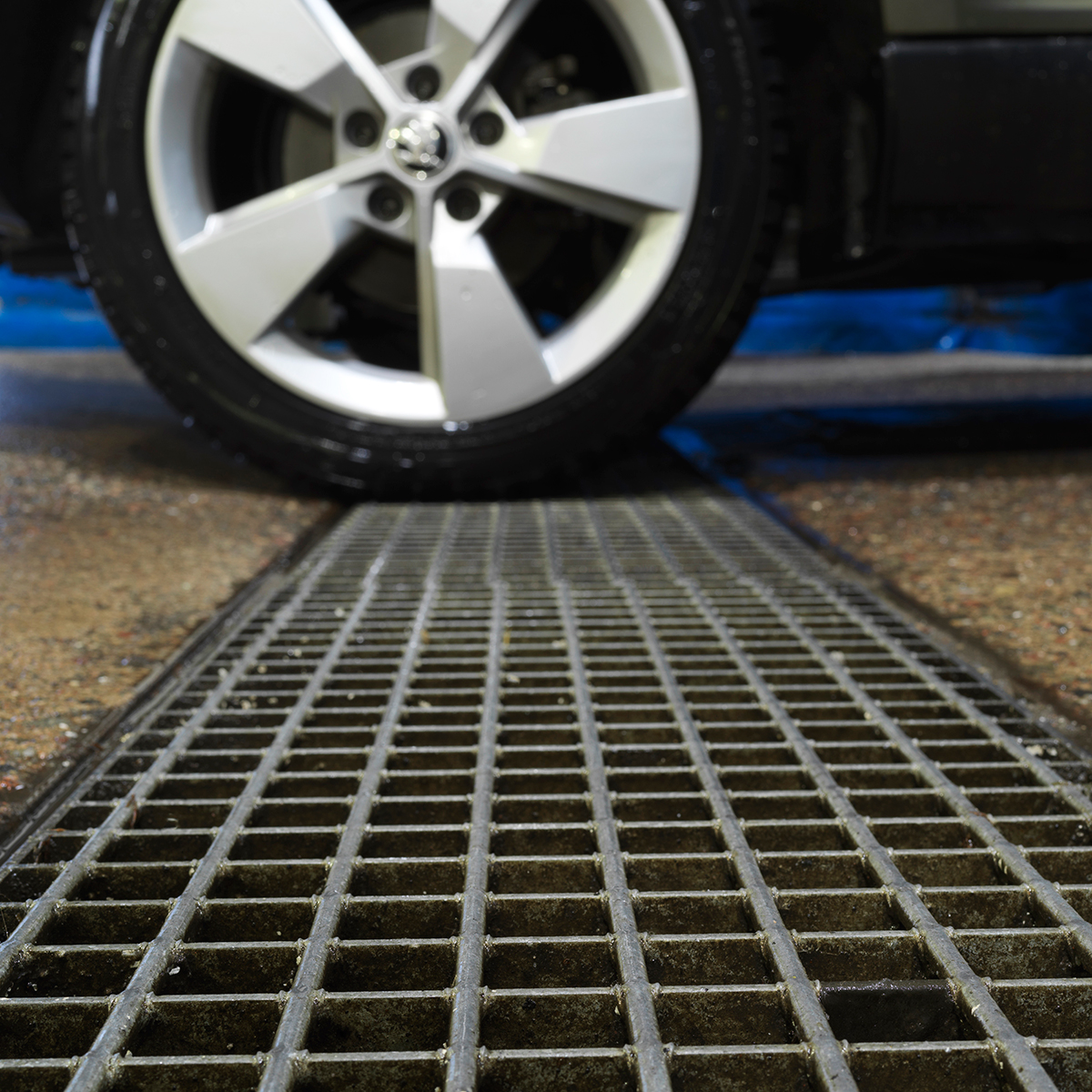

FAHRZEUGVERKEHR

Wir haben Gitterroste für den Fahrzeugverkehr in sehr vielen verschiedenen Ausführungen im Angebot. Die meisten haben wir standardmäßig auf Lager.

Befahrbare Roste sind für eine umgehende Lieferung lagergeführt.

Lagergeführte befahrbare Gitterroste

Wir haben befahrbare Gitterroste in den am häufigsten vorkommenden Formaten für unterschiedliche Belastungen auf Lager. Die lagergeführten Formate sind weiter unten in den Tabellen angegeben. Lagergeführte befahrbare Gitterroste sind für eine umgehende Lieferung vorhanden. Dadurch wird Ihre Projektierung einfach und die Gitterroste können leicht gehandhabt werden. Alle lagergeführten befahrbaren Gitterroste sind mit Kantenstäben versehen und werden feuerverzinkt geliefert.

Lagergeführte befahrbare Gitterroste können wir am selben Tag liefern.

Finden Sie das Richtige in unserem lagergeführten Sortiment

Die Tabellen unten geben Beispiele zu verschiedenen Belastungen mit Motorfahrzeugen. Die angegebene Werte sind gemäß Eurocode berechnet. Die Größe der Druckfläche sowie die Fahrtrichtung sind entscheidend für die Bestimmung der Gitterrostart und die Dimensionierung. Welands Projektierbüro hilft Ihnen gerne, wenn Sie Ratschläge benötigen oder Fragen zur Dimensionierung haben.

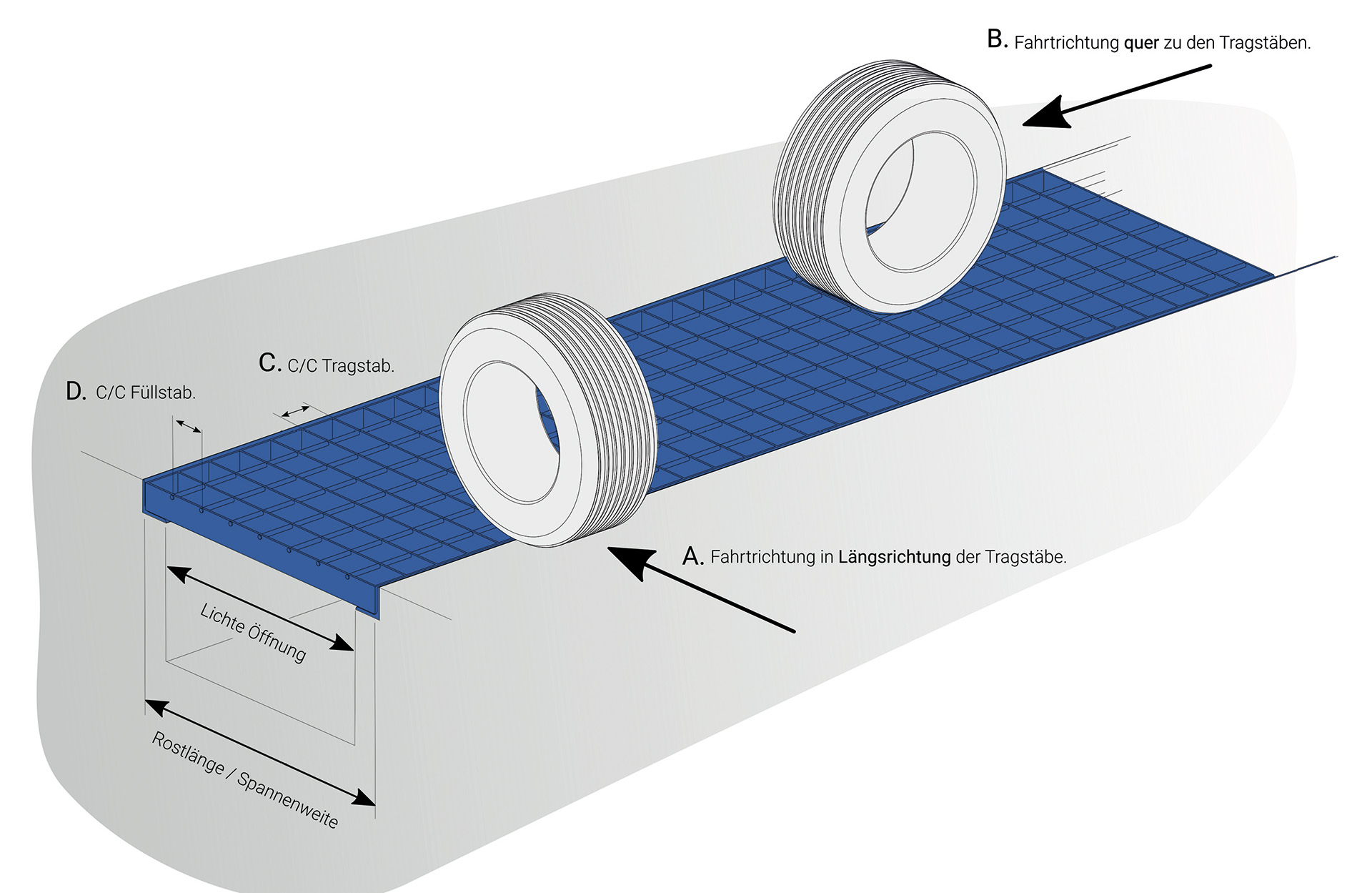

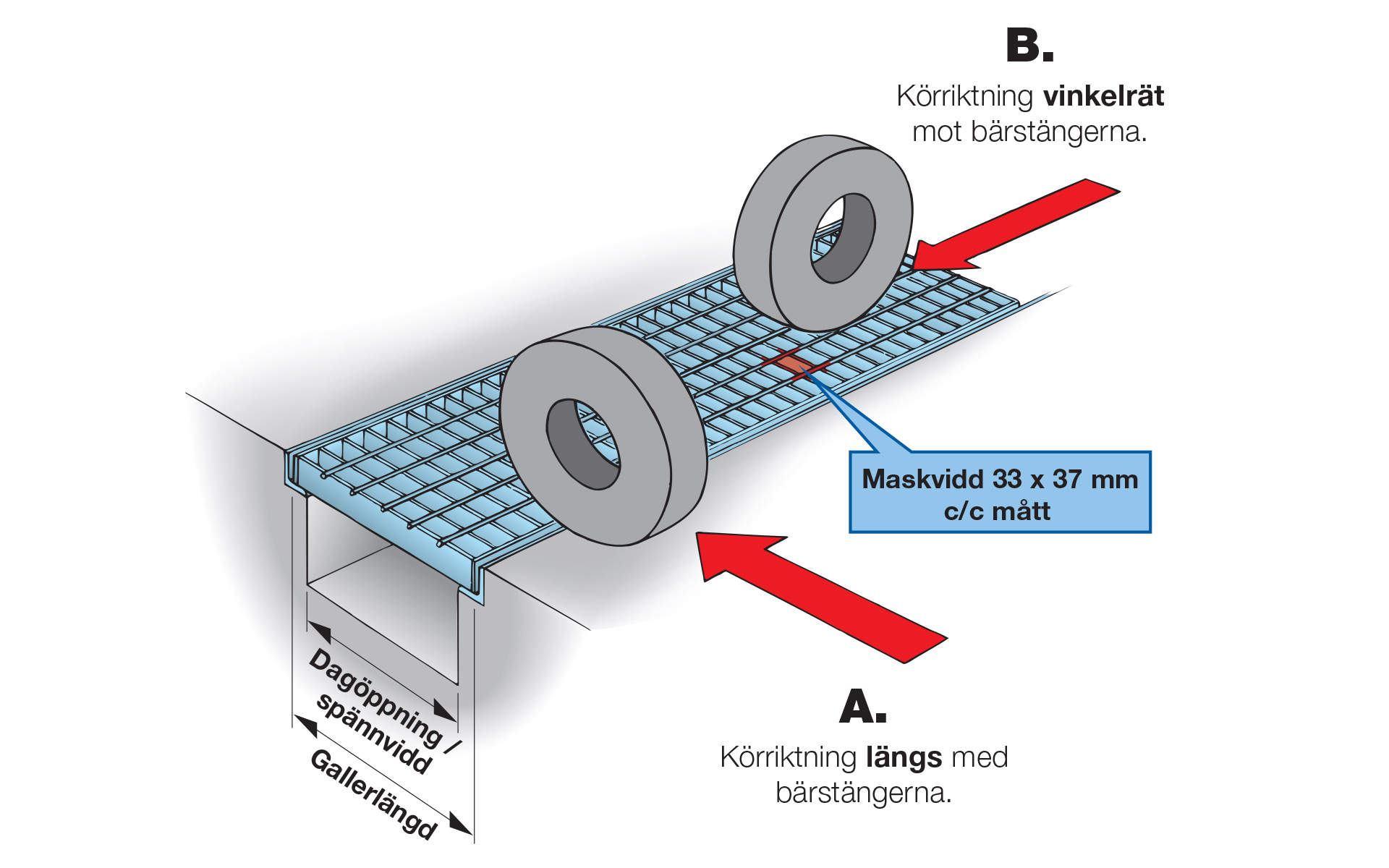

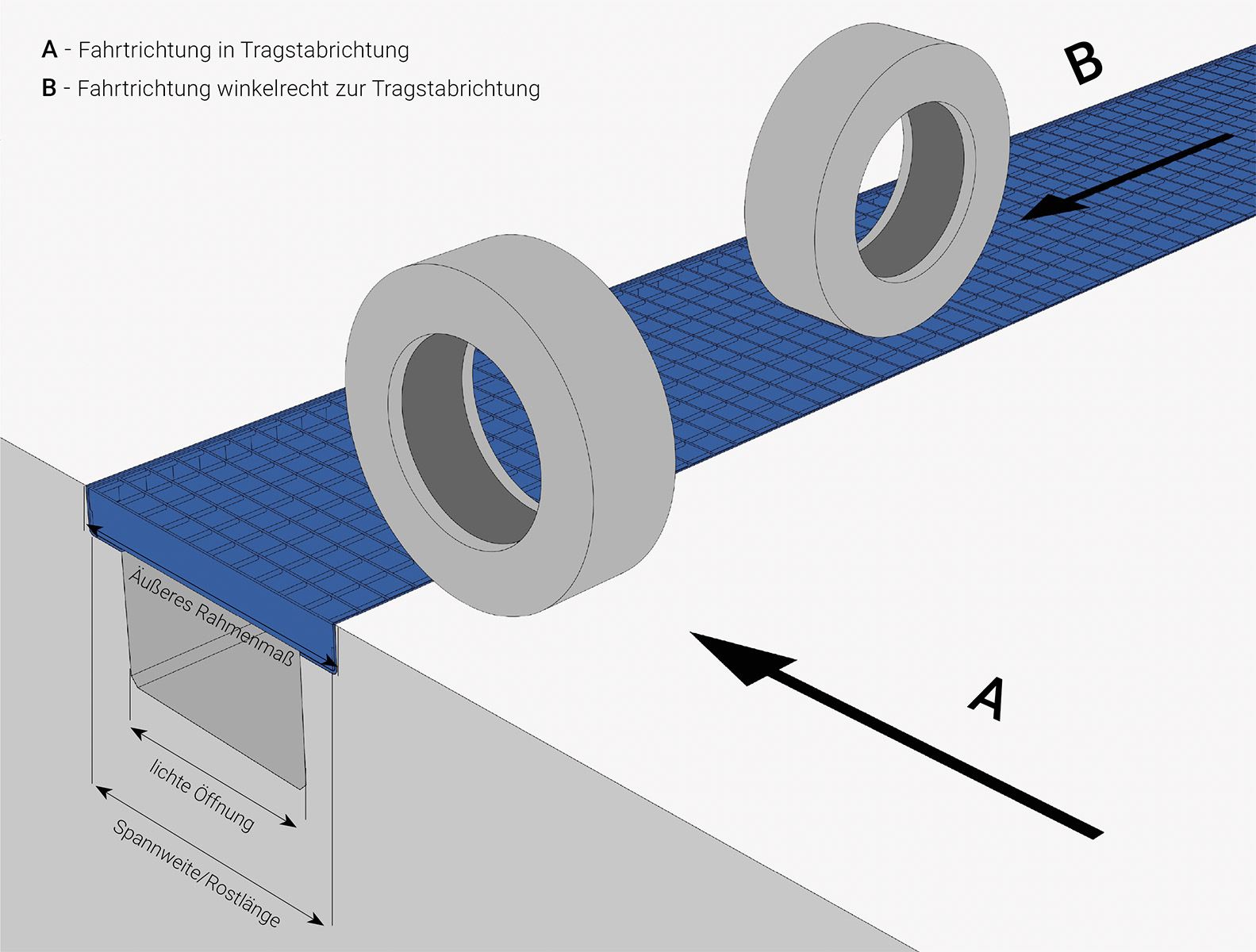

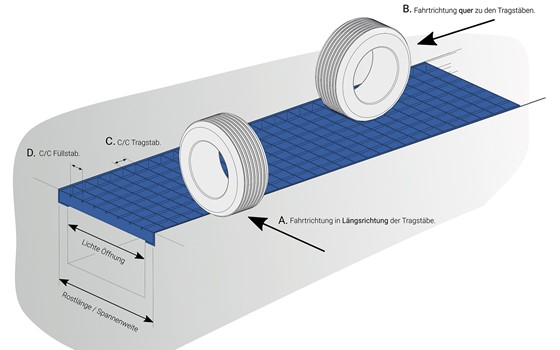

Beachten Sie, dass es abhängig von der vorgesehenen Fahrtrichtung für schwerere LKW zwei Tabellen gibt (siehe Darstellung rechts).

PKW, max. 3 Tonnen

Befahrbares Gitterrost für PKW mit einem maximalen Gesamtgewicht von 3 Tonnen.

PKW, max. 3 Tonnen Lagergeführt

Maschenweite: c/c 34 x 37 mmLast: 10 kN pro Rad
Lastfläche: 100 x 100 mm
Beliebige Fahrtrichtung

Bezeichnung	Tagesöffnung (mm)	Gitterrostformat	Abmessung Eingussrahmen	Artikelnummer
H3 50/3	300	390 x 1000 x 50	L-55 x 55 x 3	5030391001
H3 50/4	400	490 x 1000 x 50	L-55 x 55 x 3	5040491001
H3 50/4	500	590 x 1000 x 50	L-55 x 55 x 3	5040591001
H3 50/4	600	690 x 1000 x 50	L-55 x 55 x 3	5040691001
H3 50/4	700	790 x 1000 x 50	L-55 x 55 x 3	5040791001
H3 50/4	800	890 x 1000 x 50	L-55 x 55 x 3	5040891001
H3 50/4	900	990 x 1000 x 50	L-55 x 55 x 3	5040991001
H3 60/4	1000	1114 x 1000 x 60	L-65 x 65 x 3	60411141001
H3 60/4	1100	1215 x 1000 x 60	L-65 x 65 x 3	60412151001
H3 60/4	1200	1315 x 1000 x 60	L-65 x 65 x 3	60413151001

Fahrzeuge zwischen 3 und 16 Tonnen Gesamtgewicht

Befahrbares Gitterrost für kleinere LKW mit einem maximalen Gesamtgewicht von 3–16 Tonnen.

Befahrbare Gitteroste für Fahrzeuge mit 3–16 Tonnen Gesamtgewicht Lagergeführt

Maschenweite: c/c 34 x 37 mmLast: 45 kN pro Rad
Lastfläche: 200 x 200 mm
Beliebige Fahrtrichtung

Bezeichnung	Tagesöffnung (mm)	Gitterrostformat	Abmessung Eingussrahmen	Artikelnummer
H3 50/3	300	390 x 1000 x 50	L-55 x 55 x 3	5030391001
H3 50/4	400	490 x 1000 x 50	L-55 x 55 x 3	5040491001
H3 50/4	500	590 x 1000 x 50	L-55 x 55 x 3	5040591001
H3 60/4	600	715 x 1000 x 60	L-65 x 65 x 3	60407151001
H3 60/4	700	815 x 1000 x 60	L-65 x 65 x 3	60408151001
H3 70/4	800	935 x 700 x 70	L-75 x 75 x 3	70409350701
H3 80/4	900	1054 x 700 x 80	L-85 x 85 x 3	80410540701
H3 80/4	1000	1150 x 700 x 80	L-85 x 85 x 3	8041150701
H3 80/4	1100	1250 x 700 x 80	L-85 x 85 x 3	80412500701
H3 80/4	1200	1350 x 700 x 80	L-85 x 85 x 3	80413500701

Schwerere LKW (allgemeiner Verkehr)

Befahrbares Gitterrost für schwereren Verkehr.

Befahrbare Gitterroste Fahrtrichtung A Lagergeführt

Maschenweite: c/c 34 x 37 mmLast: 105 kN pro Rad
Lastfläche: 600 x 200 mm

Bezeichnung	Tagesöffnung (mm)	Gitterrostformat	Abmessung Eingussrahmen	Artikelnummer
H3 50/3	300	390 x 1000 x 50	L-55 x 55 x 3	5030391001
H3 50/4	400	490 x 1000 x 50	L-55 x 55 x 3	5040491001
H3 50/4	500	590 x 1000 x 50	L-55 x 55 x 3	5040591001
H3 60/4	600	715 x 1000 x 60	L-65 x 65 x 3	60407151001
H3 60/4	700	815 x 1000 x 60	L-65 x 65 x 3	60408151001
H3 60/4	800	915 x 1000 x 60	L-65 x 65 x 3	60409151001
H3 80/4	900	1054 x 700 x 80	L-85 x 85 x 3	80410540701
H3 70/4	1000	1135 x 700 x 70	L-75 x 75 x 3	70411350701
H3 80/4	1100	1250 x 700 x 80	L-85 x 85 x 3	80412500701
H3 80/4	1200	1350 x 700 x 80	L-85 x 85 x 3	80413500701

Befahrbare Gitterroste Fahrtrichtung B Lagergeführt

Maschenweite: c/c 34 x 37 mmLast: 105 kN pro Rad
Lastfläche: 600 x 200 mm

Bezeichnung	Tagesöffnung (mm)	Gitterrostformat	Abmessung Eingussrahmen	Artikelnummer
H3 50/3	300	390 x 1000 x 50	L-55 x 55 x 3	5030391001
H3 50/4	400	490 x 1000 x 50	L-55 x 55 x 3	5040491001
H3 60/4	500	615 x 1000 x 60	L-65 x 65 x 3	60406151001
H3 70/4	600	735 x 700 x 70	L-75 x 75 x 3	70407350701
H3 80/4	700	850 x 700 x 80	L-85 x 85 x 3	8040850701

LKW-Verkehr mit Luftgummirädern

Befahrbares Gitterrost für LKW-Verkehr mit Luftgummirädern.

Befahrbare Gitterroste LKW-Klasse FL1 Lagergeführt

Maschenweite: c/c 34 x 37 mmLast: 18 kN pro Rad
Nettogewicht des LKW: 2,1 Tonnen
Hubleistung: 1,0 Tonnen

Bezeichnung	Tagesöffnung (mm)	Gitterrostformat	Abmessung Eingussrahmen	Artikelnummer
H3 35/3	300	360 x 1000 x 35	L-40 x 40 x 3	3530361001
H3 40/3	400	470 x 1000 x 40	L-45 x 45 x 3	4030471001
H3 45/3	500	580 x 1000 x 45	L-50 x 50 x 3	4530581001
H3 50/4	600	690 x 1000 x 50	L-55 x 55 x 3	5040691001
H3 50/4	700	790 x 1000 x 50	L-55 x 55 x 3	5040791001
H3 50/4	800	890 x 1000 x 50	L-55 x 55 x 3	5040891001
H3 50/4	900	990 x 1000 x 50	L-55 x 55 x 3	5040991001
H3 60/4	1000	1114 x 1000 x 60	L-65 x 65 x 3	60411141001
H3 60/4	1100	1215 x 1000 x 60	L-65 x 65 x 3	60412151001
H3 60/4	1200	1315 x 1000 x 60	L-65 x 65 x 3	60413151001

Befahrbare Gitterroste LKW-Klasse FL2 Lagergeführt

Maschenweite: c/c 34 x 37 mmLast: 28 kN pro Rad
Nettogewicht des LKW: 3,1 Tonnen
Hubleistung: 1,5 Tonnen

Bezeichnung	Tagesöffnung (mm)	Gitterrostformat	Abmessung Eingussrahmen	Artikelnummer
H3 50/3	300	390 x 1000 x 50	L-55 x 55 x 3	5030391001
H3 40/3	400	470 x 1000 x 40	L-45 x 45 x 3	4030471001
H3 50/4	500	590 x 1000 x 50	L-55 x 55 x 3	5040591001
H3 50/4	600	690 x 1000 x 50	L-55 x 55 x 3	5040691001
H3 50/4	700	790 x 1000 x 50	L-55 x 55 x 3	5040791001
H3 50/4	800	890 x 1000 x 50	L-55 x 55 x 3	5040891001
H3 80/4	900	1054 x 700 x 80	L-85 x 85 x 3	80410540701
H3 60/4	1000	1114 x 1000 x 60	L-65 x 65 x 3	60411141001
H3 60/4	1100	1215 x 1000 x 60	L-65 x 65 x 3	60412151001
H3 60/4	1200	1315 x 1000 x 60	L-65 x 65 x 3	60413151001

Befahrbare Gitterroste LKW-Klasse FL3 Lagergeführt

Maschenweite: c/c 34 x 37 mmLast: 44 kN pro Rad
Nettogewicht des LKW: 4,4 Tonnen
Hubleistung: 2,5 Tonnen

Bezeichnung	Tagesöffnung (mm)	Gitterrostformat	Abmessung Eingussrahmen	Artikelnummer
H3 50/4	400	490 x 1000 x 50	L-55 x 55 x 3	5040491001
H3 50/4	500	590 x 1000 x 50	L-55 x 55 x 3	5040591001
H3 60/4	600	715 x 1000 x 60	L-65 x 65 x 3	60407151001
H3 60/4	700	815 x 1000 x 60	L-65 x 65 x 3	60408151001
H3 70/4	800	935 x 700 x 70	L-75 x 75 x 3	70409350701
H3 80/4	900	1054 x 700 x 80	L-85 x 85 x 3	80410540701
H3 80/4	1000	1150 x 700 x 80	L-85 x 85 x 3	8041150701
H3 80/4	1100	1250 x 700 x 80	L-85 x 85 x 3	80412500701
H3 80/4	1200	1350 x 700 x 80	L-85 x 85 x 3	80413500701

Befahrbare Gitterroste LKW-Klasse FL4 Lagergeführt

Maschenweite: c/c 34 x 37 mmLast: 63 kN pro Rad
Nettogewicht des LKW: 6,0 Tonnen
Hubleistung: 4,0 Tonnen

Bezeichnung	Tagesöffnung (mm)	Gitterrostformat	Abmessung Eingussrahmen	Artikelnummer
H3 60/4	500	615 x 1000 x 60	L-65 x 65 x 3	60406151001
H3 70/4	600	735 x 700 x 70	L-75 x 75 x 3	70407350701
H3 80/4	700	850 x 700 x 80	L-85 x 85 x 3	8040850701

LKW-Verkehr mit homogenen Reifen

Befahrbares Gitterrost für LKW-Verkehr mit homogenen Reifen.

Befahrbare Gitterroste LKW-Klasse FL1 Lagergeführt

Maschenweite: c/c 34 x 37 mmLast: 26 kN pro Rad
Nettogewicht des LKW: 2,1 Tonnen
Hubleistung: 1,0 Tonnen

Bezeichnung	Tagesöffnung (mm)	Gitterrostformat	Abmessung Eingussrahmen	Artikelnummer
H3 50/3	300	390 x 1000 x 50	L-55 x 55 x 3	5030391001
H3 40/3	400	470 x 1000 x 40	L-45 x 45 x 3	4030471001
H3 50/4	500	590 x 1000 x 50	L-55 x 55 x 3	5040591001
H3 50/4	600	690 x 1000 x 50	L-55 x 55 x 3	5040691001
H3 50/4	700	790 x 1000 x 50	L-55 x 55 x 3	5040791001
H3 50/4	800	890 x 1000 x 50	L-55 x 55 x 3	5040891001
H3 50/4	900	990 x 1000 x 50	L-55 x 55 x 3	5040991001
H3 60/4	1000	1114 x 1000 x 60	L-65 x 65 x 3	60411141001
H3 60/4	1100	1215 x 1000 x 60	L-65 x 65 x 3	60412151001
H3 60/4	1200	1315 x 1000 x 60	L-65 x 65 x 3	60413151001

Befahrbare Gitterroste LKW-Klasse FL2 Lagergeführt

Maschenweite: c/c 34 x 37 mmLast: 40 kN pro Rad
Nettogewicht des LKW: 3,1 Tonnen
Hubleistung: 1,5 Tonnen

Bezeichnung	Tagesöffnung (mm)	Gitterrostformat	Abmessung Eingussrahmen	Artikelnummer
H3 50/3	300	390 x 1000 x 50	L-55 x 55 x 3	5030391001
H3 50/4	400	490 x 1000 x 50	L-55 x 55 x 3	5040491001
H3 50/4	500	590 x 1000 x 50	L-55 x 55 x 3	5040591001
H3 50/4	600	690 x 1000 x 50	L-55 x 55 x 3	5040691001
H3 60/4	700	815 x 1000 x 60	L-65 x 65 x 3	60408151001
H3 60/4	800	915 x 1000 x 60	L-65 x 65 x 3	60409151001
H3 80/4	900	1054 x 700 x 80	L-85 x 85 x 3	80410540701
H3 70/4	1000	1135 x 700 x 70	L-75 x 75 x 3	70411350701
H3 80/4	1100	1250 x 700 x 80	L-85 x 85 x 3	80412500701
H3 80/4	1200	1350 x 700 x 80	L-85 x 85 x 3	80413500701
